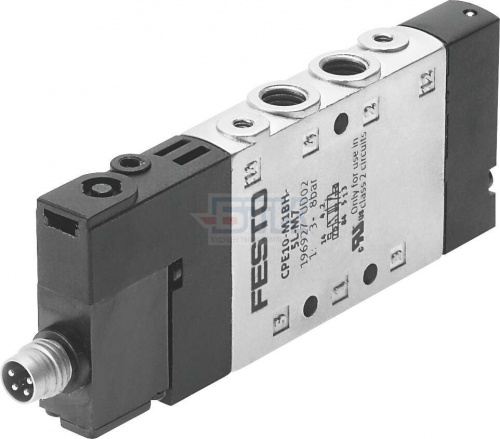

550224 Распределитель с электроуправлением CPE10-M1CH-5LS-M7 FESTO

Артикул:550224

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Материал уплотнений

NBR

Температура среды

-5 ... 50 °C

Ширина

10 mm

Подвод пилотного воздуха 12

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

550224 CPE10-M1CH-5LS-M7, Festo - это распределитель с электромагнитным управлением. Распределители СРЕ отличаются минимальной шириной корпуса и низким потреблением энергии при больших пропускаемых расходах воздуха. Их можно монтировать на: цилиндрах, подвижных элементах системы, на рейке или на стене.

Характеристики

Материал уплотненийNBR
Температура среды-5 ... 50 °C
Ширина10 mm
Подвод пилотного воздуха 12M3
Подвод пилотного воздуха 14M3
Тип уплотнениямягкий
OverlapPositive overlap
Макс. позитивный тестовый импульс с логикой 01.200 µs
Макс. негативный тестовый импульс с логикой 1900 µs
Макс. момент затяжки разъема0,4 Nm
Гарантия1 год
Выхлоп пилота, канал 82M3
Идентификация позиции распределителяДержатель табличек
Вес продукта56 g
Материал корпусаАлюминиевое литье под давление

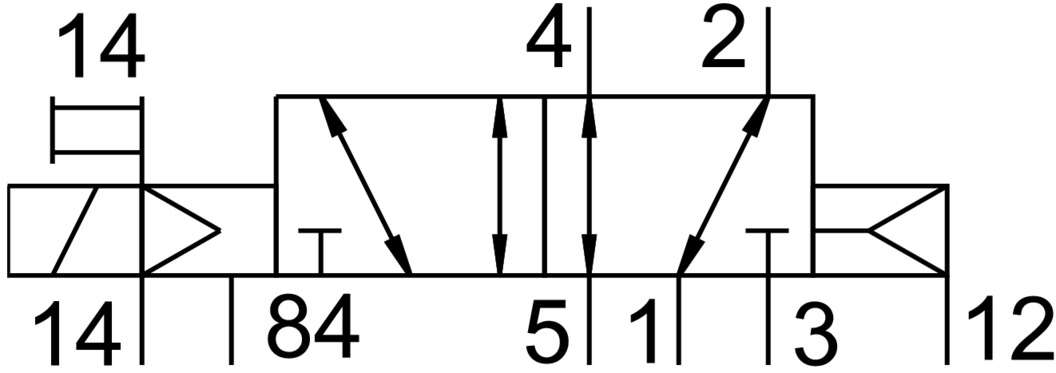

Функция5/2 моностабильный
Номинальный расход350 l/min
Тип управленияэлектрический
Тип пилотного управленияС пилотным управлением
Тип сбросаВоздушная пружина
Питание пилотного каскадавнешний
Время выключения20 ms
Время включения16 ms
Условный проход4 mm
Функция быстрого выхлопадросселирующий
КонструкцияЗолотниковый
Ручное дублированиес принадлежностями, с защелкой
Пневматическое присоединение, канал 1M7
Пневматическое присоединение, канал 2M7
Пневматическое присоединение, канал 3M7
Пневматическое присоединение, канал 4M7
Пневматическое присоединение, канал 5M7
Выхлоп пилота, канал 84M3
Тип креплениясо сквозным отверстием
Положение при сборкеЛюбое
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочее давление-0,9 ... 10 bar
Класс защитыIP65
Рабочая среда пилотного каскадаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочий цикл100%
Температура окружающей среды-5 ... 50 °C
Пилотное давление3 ... 8 bar
Направление потокареверсивный
Классификация сопротивления коррозии CRC2 - Средняя стойкость к коррозии
Характеристики катушки24 V DC: 1.28 W
Электрическое подключение4-пин
Допустимые колебания напряжения-15 % / +10 %
Стойкость к вибрацииТест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
