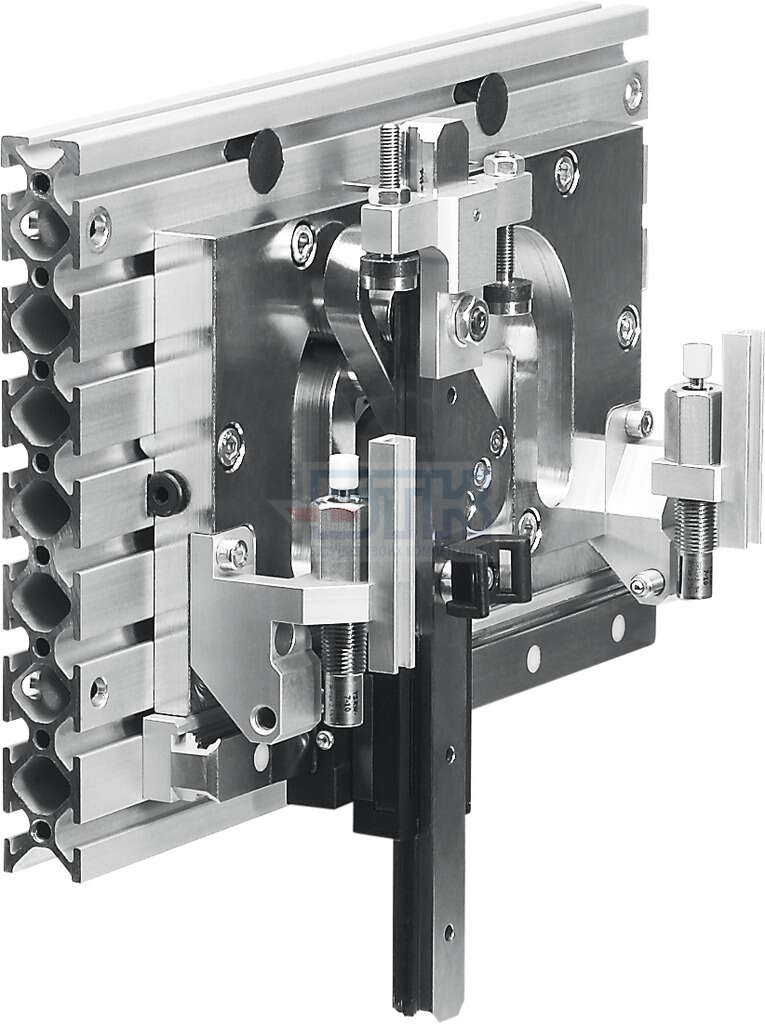

533605 Модуль перемещения HSP-12-AS FESTO

Артикул:533605

533605 Модуль манип-ра HSP-12-AS, FESTO

Подробнее

299 184 руб./шт

Цена с НДС 22%

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Типоразмер

Тип конструкции

Приводной вал

Макс. момент Mx, статич.

5 Nm

Макс. момент Mz, статич.

5 Nm

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

533605 HSP-12-AS, Festo - это модуль перемещения. Общее описание серии HSP: размер 12, 16, 25 мм; длина хода по оси y: 52 … 170 мм; длина хода по оси z: 20 … 70 мм; рабочий ход 5 … 25 мм; полезная нагрузка: 0 … 1600 г; усилие 40 … 65 н; время цикла 0,6 … 1 с; с пневматическим приводом; с валом; без привода.

Характеристики

Типоразмер12
Тип конструкцииПриводной вал
Макс. момент Mx, статич.5 Nm
Макс. момент Mz, статич.5 Nm
Теоретическое усилие при 6 бар40 N
ход Y52 ... 68 mm
ход Z20 ... 30 mm
ход Z, рабочий ход15 mm
Минимальное время цикла0,6 s
Макс. момент Mx, динамич.1,1 Nm
Макс. момент My, динамич.1,1 Nm
Макс. момент Mz, динамич.1,1 Nm
Максимальная эффективная нагрузка0,5 kg
Крепление спереди блокасо сквозным отверстием
Макс. приводной момент на валу1,25 Nm
Макс. осевое усилие на валу18 N
Гарантия1 год
Точность повторения±0,01 mm
Теоретическое усилие при 6 бар, обратный ход40 N
Вес продукта1.800 g
Размер12
Защита от скручивания/направляющаяПоперечина
Макс. радиальное усилие на приводном валу45 N
Макс. момент My, статич.5 Nm
ДемпфированиеCC: амортизаторы с обеих сторон
Определение позицииДля герконов
Структура проектаПриводной вал
Тип креплениясо сквозным отверстием
Положение при сборкеНаправляющая рейка
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды0 ... 60 °C
Замечания по материалуНе содержит медь и тефлон
Масса М [кг]1.8
