533615 Модуль перемещения HSP-25-AP FESTO

Артикул:533615

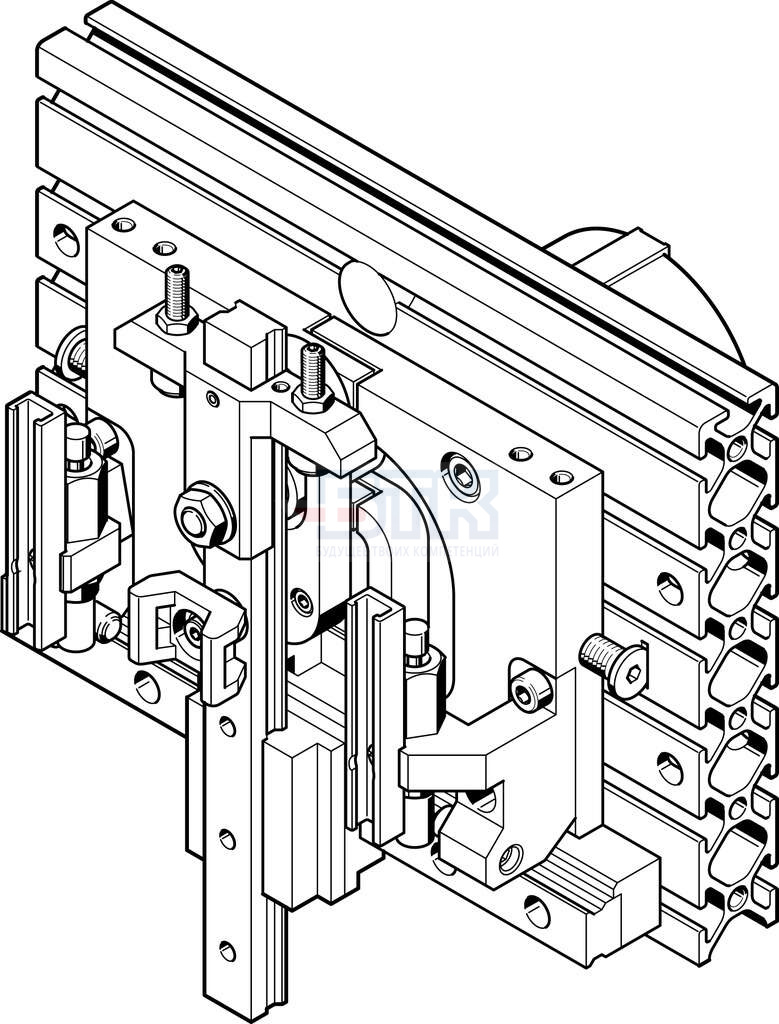

533615 Модуль перемещения HSP-25-AP, FESTO

Подробнее

517 499 руб./шт

Цена с НДС 22%

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Типоразмер

Тип конструкции

Поперечина

Макс. момент Mx, статич.

15 Nm

Макс. момент Mz, статич.

15 Nm

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

533615 HSP-25-AP, Festo - это модуль перемещения. Общее описание серии HSP: размер 12, 16, 25 мм; длина хода по оси y: 52 … 170 мм; длина хода по оси z: 20 … 70 мм; рабочий ход 5 … 25 мм; полезная нагрузка: 0 … 1600 г; усилие 40 … 65 н; время цикла 0,6 … 1 с; с пневматическим приводом; с валом; без привода.

Характеристики

Типоразмер25
Тип конструкцииПоперечина
Макс. момент Mx, статич.15 Nm
Макс. момент Mz, статич.15 Nm
Теоретическое усилие при 6 бар65 N
Пневматическое присоединениеM5
ход Y130 ... 170 mm
ход Z50 ... 70 mm
ход Z, рабочий ход25 mm
Минимальное время цикла1 s
Макс. момент Mx, динамич.3,2 Nm
Макс. момент My, динамич.3,2 Nm
Макс. момент Mz, динамич.3,2 Nm
Максимальная эффективная нагрузка1,5 kg
Крепление спереди блокасо сквозным отверстием
Гарантия1 год
Точность повторения±0,02 mm
Теоретическое усилие при 6 бар, обратный ход65 N
Вес продукта6.400 g
Размер25
Защита от скручивания/направляющаяПоперечина
Макс. момент My, статич.15 Nm
ДемпфированиеCC: амортизаторы с обеих сторон
Определение позицииДля герконов
Режим работыдвустороннего действия
Структура проектаПоперечина
ПрисоединениеM5
Тип креплениясо сквозным отверстием
Положение при сборкеНаправляющая рейка
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Рабочее давление4 ... 8 bar
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды0 ... 60 °C
Замечания по материалуНе содержит медь и тефлон
Масса М [кг]6.4
