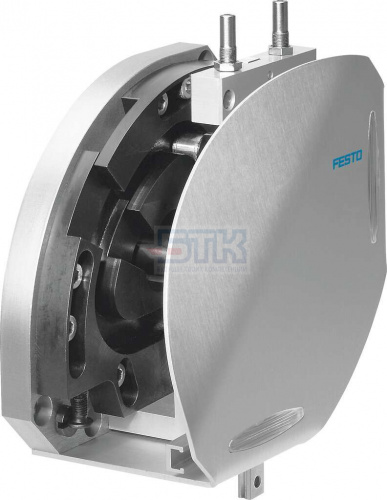

540229 Модуль перемещения HSW-12-AP-SD FESTO

Артикул:540229

540229 Модули перемещения HSW-12-AP-SD, FESTO

Подробнее

362 300 руб./шт

Цена с НДС 22%

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Типоразмер

Тип конструкции

линейная направляющая плюс поворотный подшипник

Рабочий ход

15 ... 25 mm

Теоретическое усилие при 6 бар

35 N

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

540229 HSW-12-AP-SD, Festo - это модуль перемещения. Общее описание серии HSW: размер 10, 12, 16 мм; линейный ход 90 … 175 мм; рабочий ход 9 … 35 мм; полезная нагрузка: 0 … 1600 г; усилие 30 … 55 н; время цикла 0,6 … 1 с; угол поворота 80 … 100°с пневматическим приводом; с валом; без привода.

Характеристики

Типоразмер12
Тип конструкциилинейная направляющая плюс поворотный подшипник
Рабочий ход15 ... 25 mm
Теоретическое усилие при 6 бар35 N
Пневматическое присоединениеM5
ход Z80 ... 100 mm
Минимальное время цикла0,8 s
Максимальная эффективная нагрузка1 kg
Макс. линейный ход при повороте на 90°142/142 mm
Точность повторения, крайние позиции+/-0,02 mm
Максимальное усилие в направлении Y35 N
Гарантия1 год
Вес продукта3.040 g
Макс. момент Mx1,5 Nm
Макс. момент My1,5 Nm
ДемпфированиеCC: амортизаторы с обеих сторон
Макс. момент Mz1,5 Nm
Определение позицииДля герконов
Тип крепленияСо сквозным отверстием и центрирующей втулкой
Положение при сборкеЛюбое
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Рабочее давление4 ... 8 bar
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура окружающей среды0 ... 60 °C
Замечания по материалуНе содержит медь и тефлон

Компания Festo является ведущим мировым поставщиком технологий автоматизации и лидером в области производственного обучения и образовательных программ.
