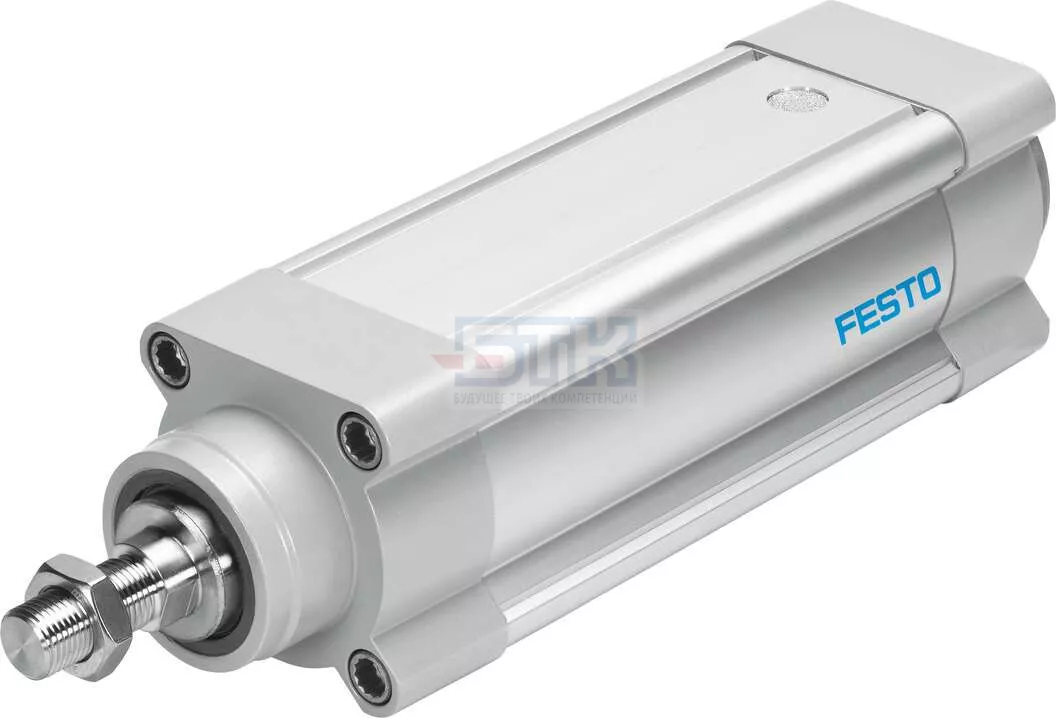

1347390 Электро-цилиндр ESBF-BS-63-200-5P FESTO

Артикул: 1347390

213 081 руб./шт

Нет в наличии

Нашли дешевле?

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной

700 kg

Перемещаемая масса при ходе 0 мм

1.829 g

Ориентировочное значение полезной нагрузки, вертикальной

700 kg

Дополнительный вес на 10 мм хода

87 g

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

1347390 ESBF-BS-63-200-5P, Festo - это силовой электроцилиндр с шарико-винтовой передачей и усилием подачи до 17 кН представляет собой высокоточную систему, развивающую скорость до 1,35 м/с. Старший брат цилиндра DNCE справляется с любыми задачами позиционирования как в автомобильной, упаковочной и сборочной отраслях промышленности, так и в процессе запрессовки, сжатия, захвата и резки.

Характеристики

Технические данные

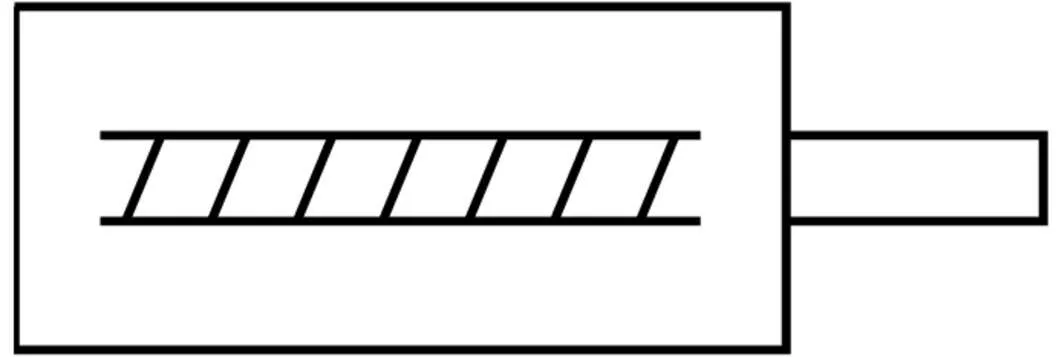

Структура проектаЭлектрический цилиндр с шариковинтовой передачей.
КонструкцияЭлектрический цилиндр с шариковинтовой передачей.
Соответствует стандартуISO 15552

Массо-габаритные и монтажные характеристики

Тип крепленияс внутренней резьбой
Положение при сборкеЛюбое
Масса М [кг]0

Условия эксплуатации

Класс защитыIP40
Рабочий цикл100%
Температура окружающей среды0 ... 60 °C

Материалы

Информация о материале, корпусАлюминиевый сплав | Гладкое анодирование
Замечания по материалуСодержит PWIS вещества
Классификация сопротивления коррозии CRC2 - Средняя стойкость к коррозии

Дополнительные характеристики

Относительная влажность воздуха0 - 95 %
Температура хранения-20 ... 60 °C

Гарантия

Гарантия1 год

Ориентировочное значение полезной нагрузки, горизонтальной700 kg
Перемещаемая масса при ходе 0 мм1.829 g
Ориентировочное значение полезной нагрузки, вертикальной700 kg
Дополнительный вес на 10 мм хода87 g
Базовый вес на 0 мм хода3.163 g
Ход [ мм ]200
Типоразмер63
Тип конструкцииЭлектрический цилиндр с шариковинтовой передачей.
Материал винтовСталь
Дополнительный коэффициент массы на 10 мм хода52 g
Информация о материале, крышкиЛегированная сталь, нержавеющая
Информация о материале, штокЛегированная сталь, нержавеющая
Точность повторения±0,015
Размер63
Реверсивный люфт30 µm
Макс. скорость0,27 m/s
Диаметр шпинделя25
Шаг шпинделя5 mm/U
Макс. угловое отклонение штока +/-0,4 deg
Тип мотораСервомотор
Тип шпинделяШарико-винтовой шпиндель
Защита от скручивания/направляющаяс направляющей на плоских подшипниках
Макс. ускорение5 m/s2
Макс. приводной момент7 Nm
Макс. радиальное усилие на приводном валу700 N
Данные о материале, винтСталь
Макс. усилие подачи Fx7.000 N
Движущий момент на холостом ходу0,4 Nm
Резьба на штокеM16x1,5
Массовый момент инерции JH на метр хода2,8316 kgcm2
Массовый момент инерции JL на кг нагрузки0,00633 kgcm2
Массовый момент инерции, JO0,49112 kgcm2
Код интерфейса, приводD60
Конец штокаНаружная резьба
Информация о материале, гайка шпинделяКатанная подшипниковая сталь
Определение позицииДля герконов
Информация о материале, шпиндельКатанная подшипниковая сталь
