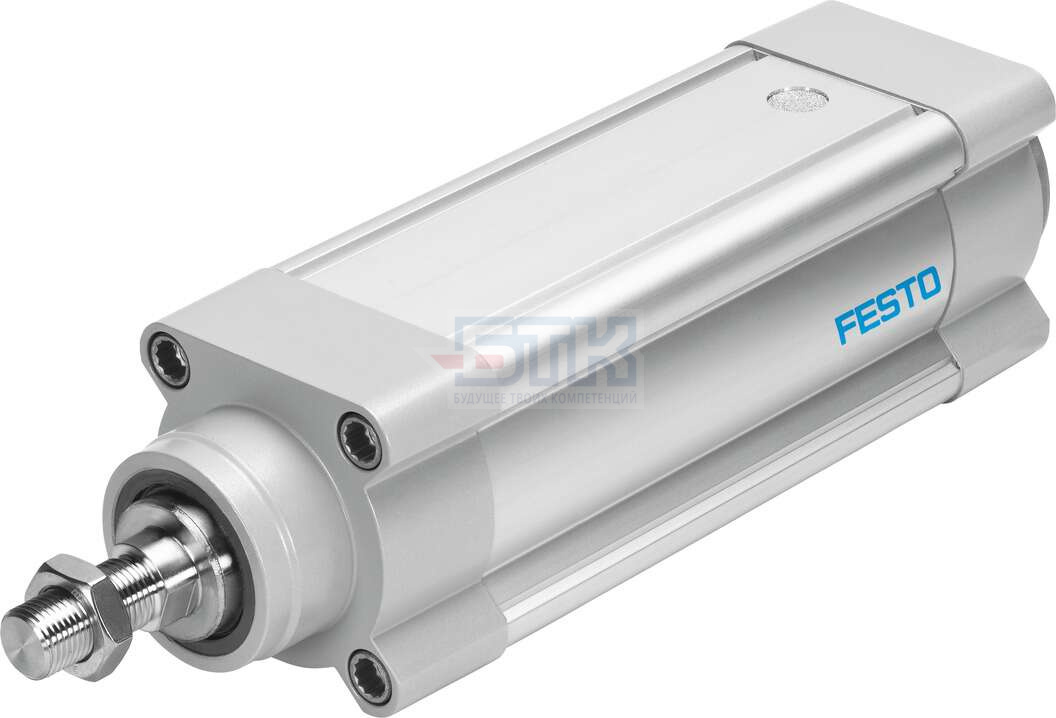

574119 Электро-цилиндр ESBF-BS-100-200-20P FESTO

Артикул:574119

574119 Электроцилиндр ESBF-BS-100-200-20P, FESTO

Подробнее

362 936 руб./шт

Цена с НДС 22%

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной

1.700 kg

Перемещаемая масса при ходе 0 мм

8.786 g

Ориентировочное значение полезной нагрузки, вертикальной

1.700 kg

Дополнительный вес на 10 мм хода

193 g

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

574119 ESBF-BS-100-200-20P, Festo - это силовой электроцилиндр с шарико-винтовой передачей и усилием подачи до 17 кН представляет собой высокоточную систему, развивающую скорость до 1,35 м/с. Старший брат цилиндра DNCE справляется с любыми задачами позиционирования как в автомобильной, упаковочной и сборочной отраслях промышленности, так и в процессе запрессовки, сжатия, захвата и резки.

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной1.700 kg
Перемещаемая масса при ходе 0 мм8.786 g
Ориентировочное значение полезной нагрузки, вертикальной1.700 kg
Дополнительный вес на 10 мм хода193 g
Базовый вес на 0 мм хода11.123 g
Ход [мм]200
Типоразмер100

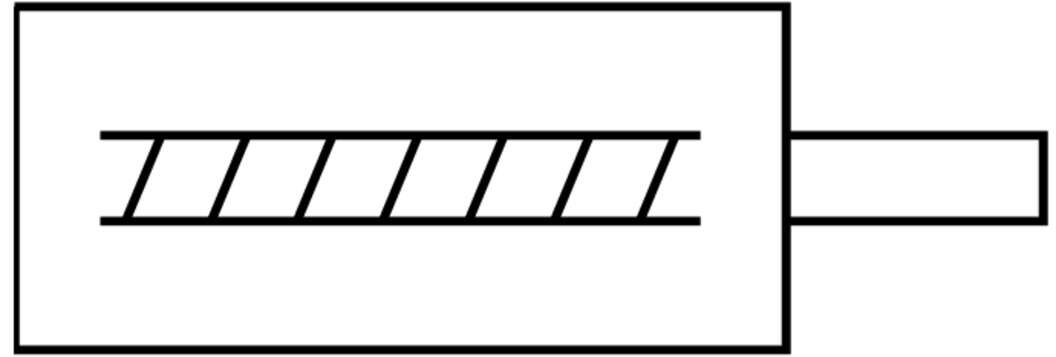

Тип конструкцииЭлектрический цилиндр с шариковинтовой передачей.
Материал винтовСталь
Гарантия1 год
Дополнительный коэффициент массы на 10 мм хода132 g
Информация о материале, крышкиЛегированная сталь, нержавеющая
Информация о материале, штокЛегированная сталь, нержавеющая
Точность повторения±0,01
Размер100
Реверсивный люфт30 µm
Макс. скорость0,65 m/s
Диаметр шпинделя40
Шаг шпинделя20 mm/U
Макс. угловое отклонение штока +/-0,5 deg
Тип мотораСервомотор
Тип шпинделяШарико-винтовой шпиндель
Защита от скручивания/направляющаяс направляющей на плоских подшипниках
Макс. ускорение15 m/s2
Макс. приводной момент63,7 Nm
Макс. радиальное усилие на приводном валу1.100 N
Данные о материале, винтСталь
Макс. усилие подачи Fx17.000 N
Движущий момент на холостом ходу0,9 Nm
Резьба на штокеM20x1,5
Массовый момент инерции JH на метр хода19,31 kgcm2
Массовый момент инерции JL на кг нагрузки0,10132 kgcm2
Массовый момент инерции, JO5,0504 kgcm2
Код интерфейса, приводD100
Конец штокаНаружная резьба
Информация о материале, гайка шпинделяКатанная подшипниковая сталь
Определение позицииДля герконов
Информация о материале, шпиндельКатанная подшипниковая сталь
Структура проектаЭлектрический цилиндр с шариковинтовой передачей.
КонструкцияЭлектрический цилиндр с шариковинтовой передачей.
Соответствует стандартуISO 15552
Тип крепленияс внутренней резьбой
Положение при сборкеЛюбое
Класс защитыIP40
Рабочий цикл100%
Температура окружающей среды0 ... 60 °C
Информация о материале, корпусАлюминиевый сплав | Гладкое анодирование
Замечания по материалуСодержит PWIS вещества
Классификация сопротивления коррозии CRC2 - Средняя стойкость к коррозии
Относительная влажность воздуха0 - 95 %
Температура хранения-20 ... 60 °C
Масса М [кг]0

Компания Festo является ведущим мировым поставщиком технологий автоматизации и лидером в области производственного обучения и образовательных программ.
