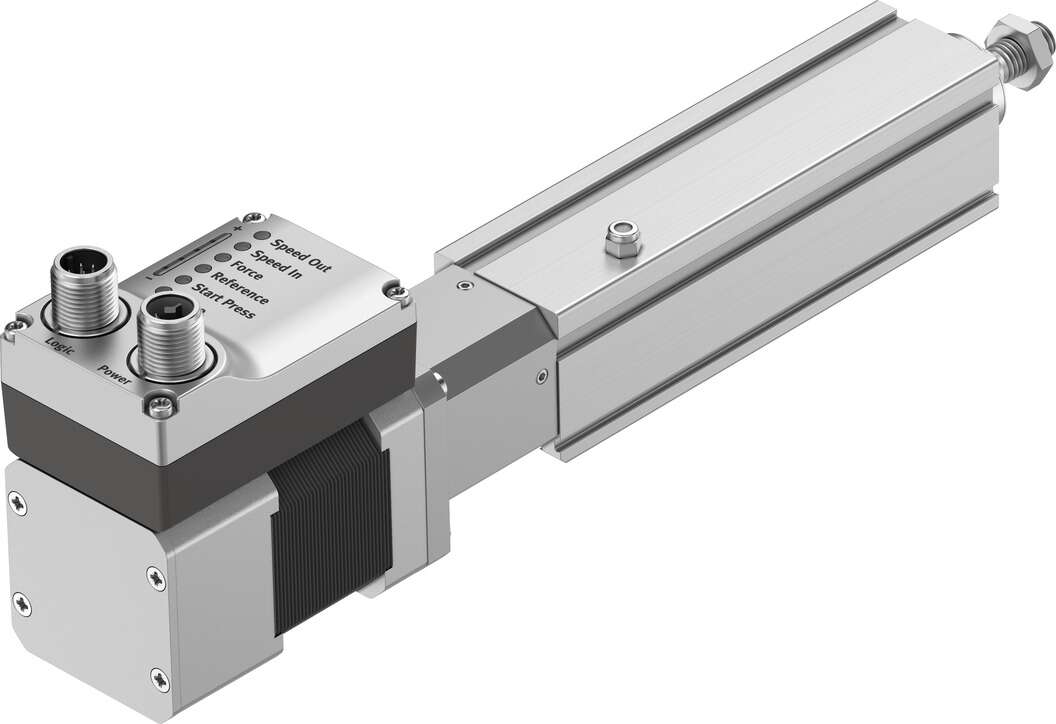

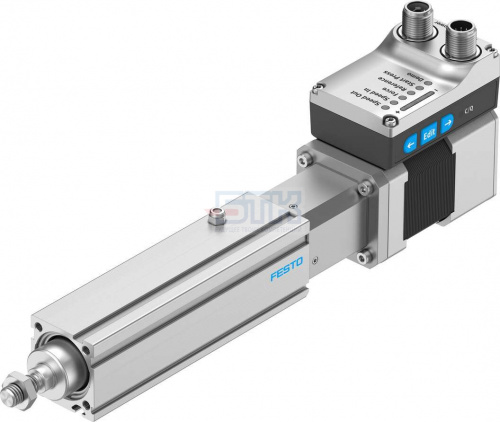

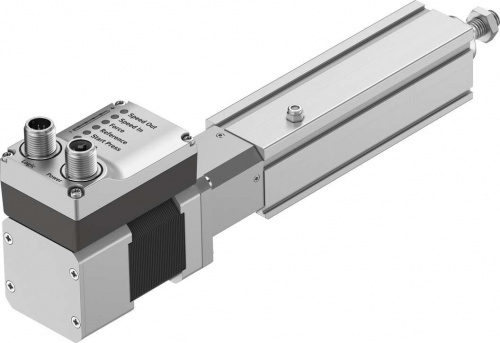

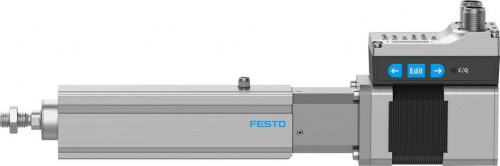

8118264 Электроцилиндр EPCS-BS-32- FESTO

Артикул:8118264

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной

24 kg

Перемещаемая масса при ходе 0 мм

98 g

Ориентировочное значение полезной нагрузки, вертикальной

9 ... 12 kg

Дополнительный вес на 10 мм хода

24 g

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

8118264 EPCS-BS-32-, Festo - это оптимизированный, мощный и гибкий электроцилиндр. EPCS отлично справляется с задачами быстрого и точного позиционирования для рабочих ходов до 500 мм благодаря плавно вращающемуся шариковому винту. Он отлично подходит для индивидуальных перемещений и особенно для вертикальных Z перемещений в системах перемещения. Его компактные размеры идеальны, если вам нужно максимально использовать пространство для монтажа, например, в системах перемещения и сборки мелких деталей, электронной промышленности или тестовых системах. Уникальная система монтажа «на размер меньше» гарантирует компактный монтаж электроцилиндра на линейном приводе ELGS без использования дополнительных адаптеров.

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной24 kg
Перемещаемая масса при ходе 0 мм98 g
Ориентировочное значение полезной нагрузки, вертикальной9 ... 12 kg
Дополнительный вес на 10 мм хода24 g
Базовый вес на 0 мм хода818 g
Ход [мм]25 ... 200
Типоразмер32
Тип конструкцииЭлектрический цилиндр
ДисплейLED
Характеристики цифровых выходовконфигурируемый
Макс. ток, цифровые выходы логики100 mA
Номинальное напряжение DC24 V
Параметры конфигурации интерфейсаIO-Link
Триггер энкодера положения ротора16 Bit
Электропитание, тип подключенияРазъем
Электропитание, технология подключенияM12x1, T-coded to EN 61076-2-111
Электропитание, количество контактов/проводов4
Примечание по окружающей температуреAbove an ambient temperature of 30 °C, the power must be reduced by 2% per K.
Кол-во цифровых выходов на 24 В DC2
Кол-во цифровых логических входов2
Спецификация, цифровой входBased on IEC 61131-2, type 1
Диапазон работы логических входов24 V
IO-Link, поддержка SIO режимаДа
Характеристики логических входовконфигурируемый
IO-Link, протоколDevice V 1.1
IO-Link, режим связиCOM3 (230.4 kbd)
IO-Link, тип портаA
IO-Link, число портов1
IO-Link, ширина данных процесса OUT2 Byte
IO-Link, содержание данных процесса OUT1 bit (Move in)
IO-Link, ширина данных процесса IN2 Byte
IO-Link, данные процесса содержат IN1 bit (State Device)
IO-Link, содержание сервисных данных IN32 bit Force
IO-Link, минимальное время цикла1 ms
IO-Link, требуется память данных0,5 Kilobyte
Цифровые выходыNPN (коммутация отрицательного сигнала)
Вход логической схемыNPN (коммутация отрицательного сигнала)
Logic interface, connection typeРазъем
Logic interface, connection technologyM12x1, A-код в соответствии с EN 61076-2-101
Logic interface, number of poles/wires8
Logic interface, connection pattern992264
Гарантия1 год
Дополнительный коэффициент массы на 10 мм хода3,3 g
Вес продукта878 ... 1.298 g
Материал корпусаSmooth-anodised wrought aluminium alloy
Реверсивный люфт100 µm
Макс. скорость0,079 ... 0,21 m/s
Шаг шпинделя3 ... 8 mm/U
Макс. угловое отклонение штока +/-1 deg
Дополнительные функцииUser interface
Тип шпинделяШарико-винтовая передача
Защита от скручивания/направляющаяс направляющей на плоских подшипниках
Макс. ускорение1,5 ... 5 m/s2
Макс. момент Mx0 Nm
Макс. радиальное усилие на приводном валу75 N
Макс. усилие подачи Fx150 N
Макс. момент My1,5 Nm
Резьба на штокеM8
Макс. момент Mz1,5 Nm
Конец штокаНаружная резьба
Резерв хода0 mm
Датчик положения ротораАбсолютный однооборотный энкодер
Принцип измерения поворотного энкодераМагнитный
Класс защиты изоляцииB
Тип крепленияс внутренней резьбой
Положение при сборкеЛюбое
Класс защитыIP40
Температура окружающей среды0 ... 50 °C
Замечания по материалуСодержит PWIS вещества
Классификация сопротивления коррозии CRC0
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Относительная влажность воздуха0 - 90 %
Температура хранения-20 ... 60 °C
