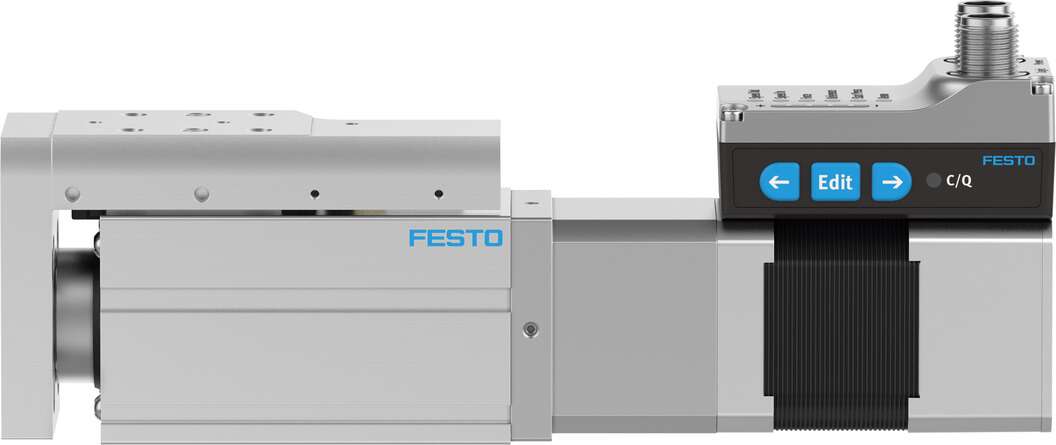

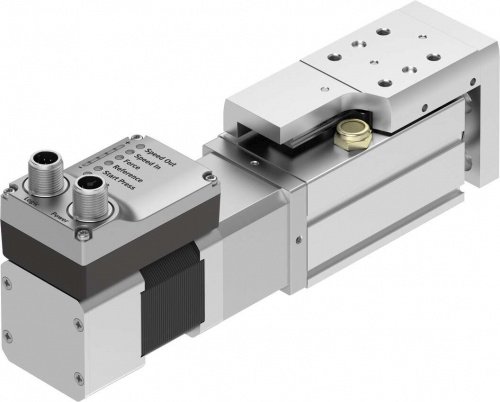

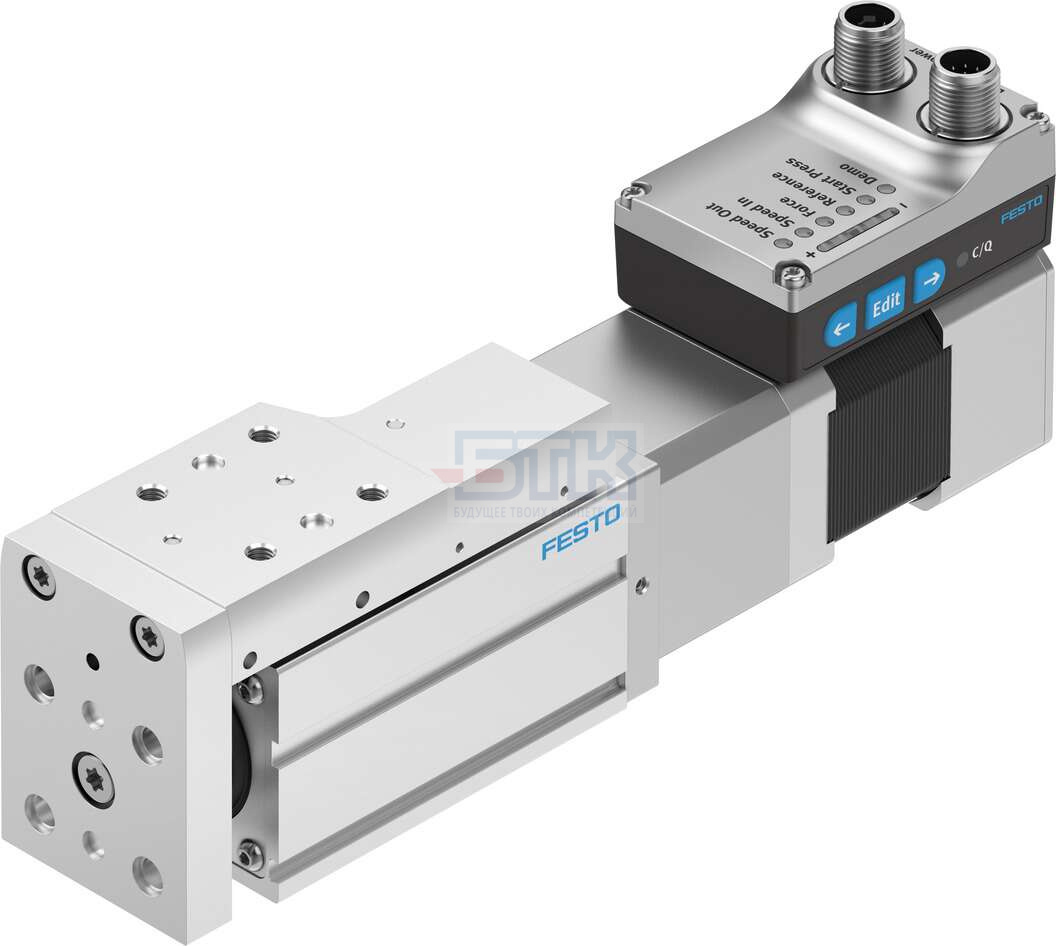

8083813 Мини-суппорт EGSS-BS-KF-45- FESTO

Артикул:8083813

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной

6 kg

Перемещаемая масса при ходе 0 мм

212 g

Ориентировочное значение полезной нагрузки, вертикальной

6 kg

Дополнительный вес на 10 мм хода

63 g

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

8083813 EGSS-BS-KF-45-, Festo - это мини-суппорт. Общее описание серии EGSS: мощный и надежный мини-суппорт с ШВП с равномерным вращением представляет собой готовое решение с оптимальной стоимостью для вертикальных Z-перемещений или отдельных линейных перемещений с направляющей. Независимо от положения монтажа, будь то сборочные системы, перемещение мелких деталей или системы для тестирования.

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной6 kg
Перемещаемая масса при ходе 0 мм212 g
Ориентировочное значение полезной нагрузки, вертикальной6 kg
Дополнительный вес на 10 мм хода63 g
Базовый вес на 0 мм хода1.238 g
Типоразмер45
Тип конструкцииЭлектрический мини-суппорт
Материал траверсыАнодированный алюминий
Рабочий ход25 ... 150 mm
Коэффициент подачи10 mm/U
Справочное значение, характеристики движения5.000 km
Фиксированное значение динамической базовой нагрузки подшипника7.413 N
Значение динамической базовой нагрузки линейной направляющей3.240 N
Значение динамической базовой нагрузки винтового привода3.200 N
Значение статистической базовой нагрузки винтового привода5.900 N
Значение статистической базовой нагрузки линейной направляющей5.630 N
Фиксированное значение статистической базовой нагрузки подшипника3.966 N
ДисплейLED
Характеристики цифровых выходовконфигурируемый
Макс. ток, цифровые выходы логики100 mA
Номинальное напряжение DC24 V
Параметры конфигурации интерфейсаIO-Link
Триггер энкодера положения ротора16 Bit
Электропитание, тип подключенияРазъем
Электропитание, технология подключенияM12x1, T-coded to EN 61076-2-111
Электропитание, количество контактов/проводов4
Примечание по окружающей температуреAbove an ambient temperature of 30 °C, the power must be reduced by 2% per K.
Кол-во цифровых выходов на 24 В DC2
Кол-во цифровых логических входов2
Спецификация, цифровой входBased on IEC 61131-2, type 1
Диапазон работы логических входов24 V
IO-Link, поддержка SIO режимаДа
Характеристики логических входовконфигурируемый
IO-Link, протоколDevice V 1.1
IO-Link, режим связиCOM3 (230.4 kbd)
IO-Link, тип портаA
IO-Link, число портов1
IO-Link, ширина данных процесса OUT2 Byte
IO-Link, содержание данных процесса OUT1 bit (Move in)
IO-Link, ширина данных процесса IN2 Byte
IO-Link, данные процесса содержат IN1 bit (State Device)
IO-Link, содержание сервисных данных IN32 bit Force
IO-Link, минимальное время цикла1 ms
IO-Link, требуется память данных0,5 Kilobyte
Цифровые выходыNPN (коммутация отрицательного сигнала)
Вход логической схемыNPN (коммутация отрицательного сигнала)
IO-Link, способ присоединенияРазъем
Logic interface, connection typeРазъем
Logic interface, connection technologyM12x1, A-код в соответствии с EN 61076-2-101
Logic interface, number of poles/wires8
Logic interface, connection pattern992264
Гарантия1 год
Дополнительный коэффициент массы на 10 мм хода30 g
Вес продукта1.395 ... 2.181 g
Материал корпусаАнодированный алюминий
Направляющаяпередача типа "винт - гайка" с циркулирующими шариками с направляющей
Реверсивный люфт150 µm
Макс. скорость0,25 m/s
Шаг шпинделя10 mm/U
Дополнительные функцииUser interface
Тип шпинделяШарико-винтовая передача
Макс. усилие Fy1.314 N
Макс. ускорение5 m/s2
Макс. усилие Fz1.314 N
Макс. момент Mx8,14 Nm
Макс. радиальное усилие на приводном валу340 N
Макс. усилие подачи Fx120 N
Макс. момент My7,05 Nm
Макс. момент Mz7,05 Nm
Определение позицииMotor encoder
Резерв хода0 mm
Датчик положения ротораАбсолютный однооборотный энкодер
Принцип измерения поворотного энкодераМагнитный
Класс защиты изоляцииB
Тип крепленияс внутренней резьбой
Положение при сборкеЛюбое
Класс защитыIP40
Температура окружающей среды0 ... 50 °C
Замечания по материалуСодержит PWIS вещества
Классификация сопротивления коррозии CRC0
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Относительная влажность воздуха0 - 90 %
Температура хранения-20 ... 60 °C

Компания Festo является ведущим мировым поставщиком технологий автоматизации и лидером в области производственного обучения и образовательных программ.
