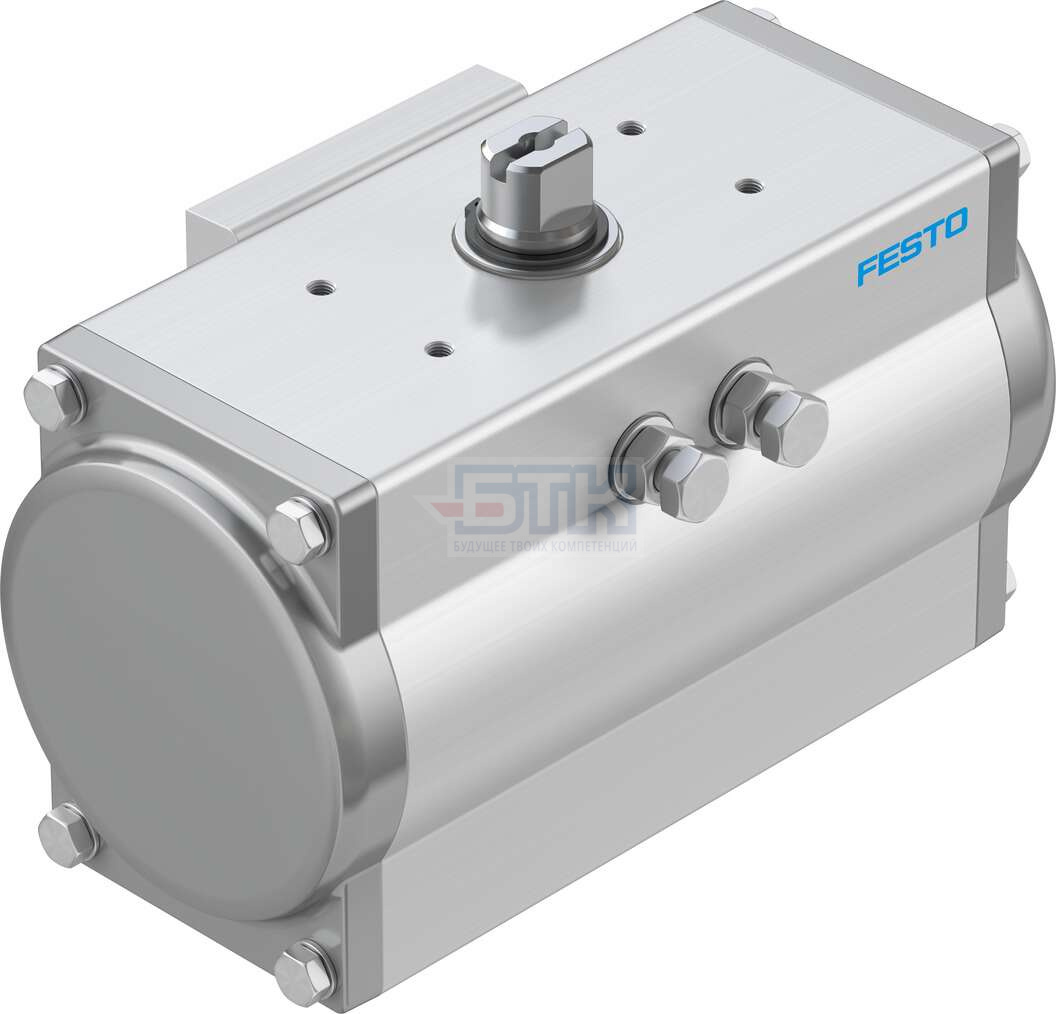

8042187 Неполноповоротный привод DFPD-80- FESTO

Артикул:8042187

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Присоединение вала

T17

Материал соединительной плиты

Анодированный алюминий

Материал кулачка

Отливка из нержавеющей стали

Тип конструкции

Рейка и шестерня

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

8042187 DFPD-80-, Festo - это неполноповоротный привод. Приводы серии DFPD благодаря передаче рейка-шестерня имеют постоянный момент во всем диапазоне угла поворота. Неполноповоротные приводы DFPD очень хорошо подходят для управления шаровыми кранами, дисковыми и воздушными заслонками. Типовыми отраслями применения данного привода являются водоснабжение/водоотведение и очистка сточных вод, фармакологическая и упаковочная промышленность, управление непрерывными процессами.

Характеристики

Присоединение валаT17
Материал соединительной плитыАнодированный алюминий
Материал кулачкаОтливка из нержавеющей стали
Тип конструкцииРейка и шестерня
Материал уплотненийFPM
Материал винтовЛегированная сталь, нержавеющая
Угол поворота90 ... 180 deg
Материал поршняАлюминиевое литье под давление
Материал валаSteel, nickel-plated
Safety Integrity Level (SIL)Product can be used in SRP/CS up to SIL 2 (high demand)
Материал пружиныПружинная сталь
Материал крышкиDie-cast aluminium, coated
Примечание по моментуРабочий момент привода не должен быть выше максимально допустимого момента в соответствии с ISO 5211, в зависимости от монтажного фланца и соединения.
Материал подшипникаPOM
Гарантия1 год
Категория ATEX ГазII 2G
Взрывозащита типа "Газ"Ex h IIC T3 Gb X
Сертификационный департаментTÜV Rheinland
Вес продукта3.308 ... 3.970 g
Категория ATEX ПыльII 2D
Взрывобезопасная температура окружающей среды-20°C <= Ta <= +80°C
Материал корпусаАнодированный алюминий
Размер привода80
Расположение отверстий на фланцеF07
Диапазон настройки конечного положения при 0°-5 ... 5 deg
Диапазон настройки конечного положения при 90°-5 ... 5 deg
Глубина присоединения вала19 mm
Фитинги соответствуют стандартуISO 5211
Закрываниезакрывается вправо
Подключение распределителя по стандартуVDI/VDE 3845 (NAMUR)
Угол поворота [°]90 ... 180 deg
Подключение позиционера и датчика положения соответствует стандартуVDI/VDE 3845 размер AA 1
Номинальное рабочее давление2 ... 6 bar
Врывозащита типа "Пыль"Ex h IIIC T105°C Db X
Режим работыдвустороннего действия
Момент при номинальном рабочем давлении с углом поворота 90°10,5 ... 82,4 Nm
Момент пружинного возврата с углом поворота 0°9,9 ... 29,6 Nm
Момент пружинного возврата для 90°19,5 ... 58,4 Nm
Расход воздуха при 6 бар за цикл 0°-90°-0°3,1 ... 7,4 l
КонструкцияРейка и шестерня
ПрисоединениеG1/8
Положение при сборкеЛюбое
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочее давление2 ... 8 bar
Примечание по рабочей средеТемпература точки росы на 10°C ниже температуры окружающей/рабочей среды
Температура окружающей среды-50 ... 150 °C
Температура хранения-20 ... 60 °C
