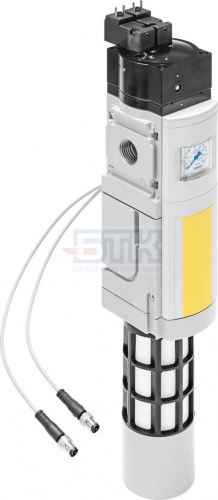

8038490 Клапан плавного пуска/быстрого выхлопа MS6-SV-1/2-D-10V24-2M8-SO-AG FESTO

Артикул: 8038490

31 332.40 руб./шт

Нет в наличии

Нашли дешевле?

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Срок поставки По запросу

Характеристики

Материал уплотнений

NBR

Номинальное рабочее напряжение DC

24 V

Температура среды

-10 ... 50 °C

Safety Integrity Level (SIL)

С выхлопом / SIL 3

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Характеристики

Технические данные

Функция3/2 Н.З., моностабильный
Номинальный расход4300
Тип управленияэлектрический
Структура проектаСедло поршня
Уплотнениемягкий
Тип пилотного управленияС пилотным управлением
Тип сбросамеханическая пружина
Питание пилотного каскадавнутренний
Время выключения40 ms
Время включения130 ms
Функция быстрого выхлопане дросселируемый
Защита от перекрытияНет
КонструкцияСедло поршня
Ручное дублированиеНет
Отображение статуса сигналаLED
Соответствует стандартуDIN EN ISO 13849-1
СерияMS

Массо-габаритные и монтажные характеристики

Пневматическое присоединение, канал 1G1/2
Пневматическое присоединение, канал 2G1/2
Пневматическое присоединение, канал 3G1
Тип крепленияЛинейный монтаж
Положение при сборкеЛюбое
Масса М [кг]2.11

Условия эксплуатации

Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочее давление3,5 ... 10 bar
Класс защитыIP65
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочий цикл100%
Температура окружающей среды-10 ... 50 °C
Температура рабочей среды-10 ... 50 °C

Материалы

Материал корпусаАлюминиевое литье под давление
Информация о материале, корпусАлюминиевое литье под давление
Замечания по материалуСоответствует директиве по ограничению использования опасных веществ (RoHS)
Классификация сопротивления коррозии CRC2 - Средняя стойкость к коррозии

Дополнительные характеристики

Характеристики катушки24 V DC: 1.8 W
Примечания по динамизации усилияЧастота переключения мин. 1/месяц
Электрическое подключение2-пин
Допустимые колебания напряжения+10 % / -15 %
значение b0.21
значение С19,3 l/sbar
Стойкость к вибрацииТест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Температура хранения-10 ... 50 °C

Гарантия

Гарантия1 год

Материал уплотненийNBR
Номинальное рабочее напряжение DC24 V
Температура среды-10 ... 50 °C
Safety Integrity Level (SIL)С выхлопом / SIL 3
Уровень представления (PL)Выхлоп/категория 3, класс оборудования d
Стандартный номинальный расход4.300 l/min
Тип уплотнениямягкий
Стандартный расход на выхлоп 6 -> 0 бар9.000 l/min
Функция безопасностиВыхлоп
Безопасны для пищевых продуктовСм. Дополнительную информацию о материале
Манометрс манометром
Материал штокаЛегированная сталь, нержавеющая
Принцип позиционного обозначенияПринцип магнитного поршня
Электрическое подключение, датчик положения2х кабель с разъемом
Информация о материале, крышкиЛегированная сталь, нержавеющая
Вес продукта2.110 g
Размер6
Уровень звукового давления75 dB(A)
Макс. частота переключения1 Hz
Монтажный шаг62 mm
Обозначение CE (см. заявление о соответствии)в соответствии с директивой EU по машиностроению
Размер6
Тип управленияэлектрический
