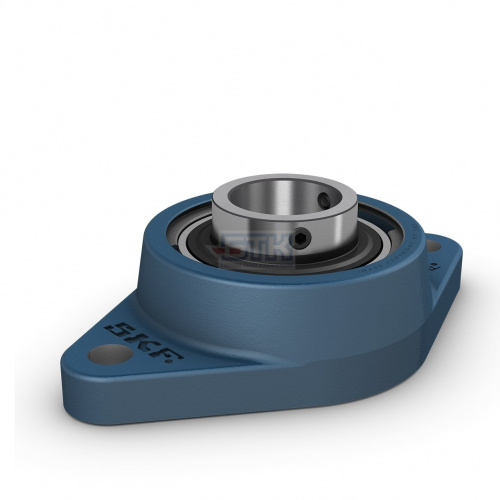

Подшипниковый узел FYTB 12 TF SKF

Подшипниковый узел FYTB 12 TF, SKF

Подробнее

3 952 руб./шт

Цена с НДС 22%

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Корпус

FYTB 503 M

1/4-28 UNF

R1 [ мм ]

Rα

45°

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

Подшипниковый узел FYTB 12 TF, SKF – это овальный фланец(узел в сборе) с внутренним диаметром 12 мм, наружным диаметром 98,5 мм и шириной 27,4 мм. В корпус устанавливается подшипник YAR 203/12-2F. Производится узел на одном из европейских производств компании SKF.

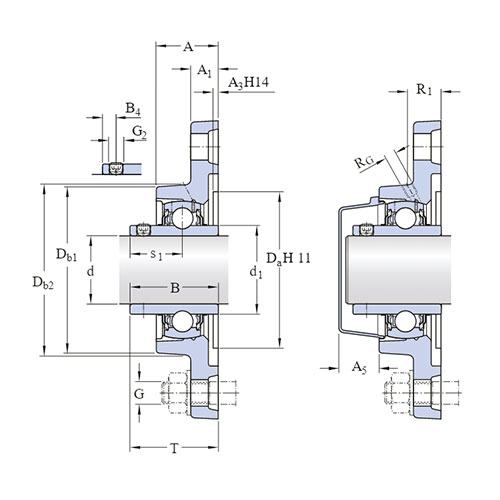

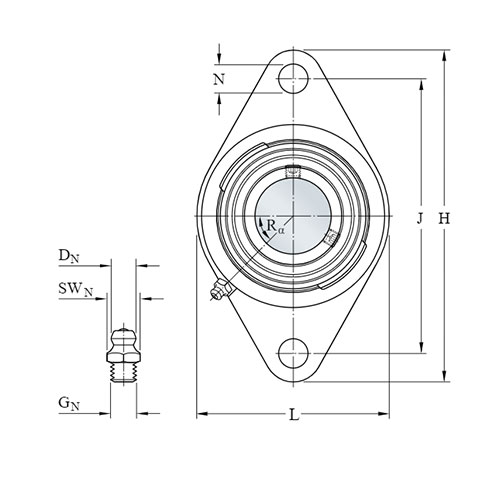

Характеристики

КорпусFYTB 503 M
RG1/4-28 UNF
R1 [ мм ]19
Rα45°
DN [ мм ]6,5
SWN [ мм ]7
Внутр. диаметр d [мм]12
GN1/4-28 SAE-LT
B4 [ мм ]4
A [ мм ]26
G2M6x0,75
S1 [ мм ]15,9
Рекомендуемый момент затяжки стопорного винта [ N*m ]4
L [ мм ]57
Рекомендуемый диаметр крепёжных болтов G [ мм ]10
T [ мм ]32,9
A1 [ мм ]26
J [ мм ]76,5
J6 [ мм ]61,5
J7 [ мм ]11
Наруж. диаметр D [мм]98,5
N4 [ мм ]2
Da [ мм ]50,8
N [мм]3
A3 [ мм ]3,2
H [мм]98,5
Db1 [ мм ]50
Db2 [ мм ]57
Ширина B [мм]27,4
ПодшипникYAR 203/12-2F
ТипОвальный фланец(узел в сборе)
d1 [ мм ]24,2
Предельная частота вращения [об/мин]9500
Номинальная динамическая грузопод-ть Cr [kN]9,56
Номинальная статическая грузопод-ть Cor [kN]4,75
Предел усталостной прочности Pu [kN]0,2
МатериалЧугун
Масса М [кг]0.35
