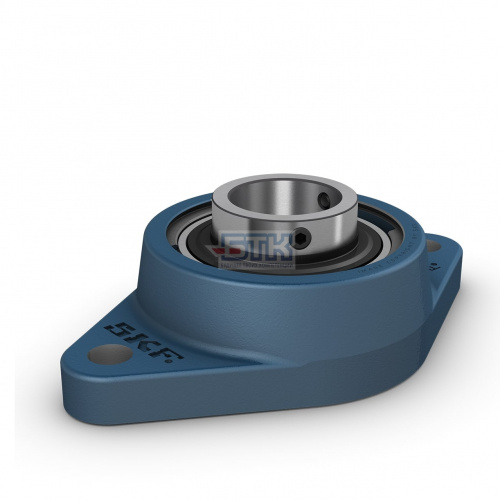

Подшипниковый узел FYTB 1.3/16 FM SKF

Нет в наличии

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Корпус

FYTB 506 M

Торцевая крышка

ECY 206

1/4-28 UNF

R1 [ мм ]

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

Подшипниковый узел FYTB 1.3/16 FM SKF – это овальный фланец(узел в сборе) с внутренним диаметром 38,1 мм, наружным диаметром 171,5 мм и шириной 49,2 мм. В корпус устанавливается подшипник YAR 208-108-2F. Производится узел на одном из европейских производств компании SKF.

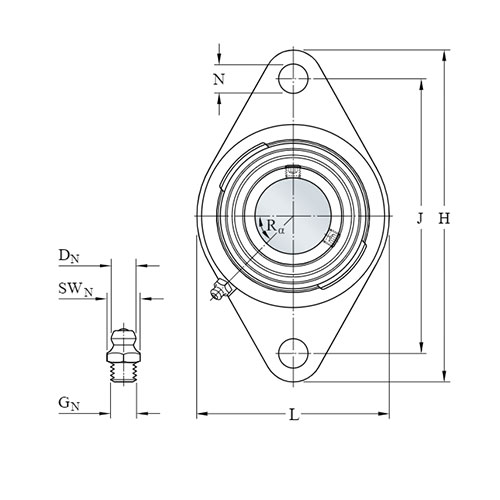

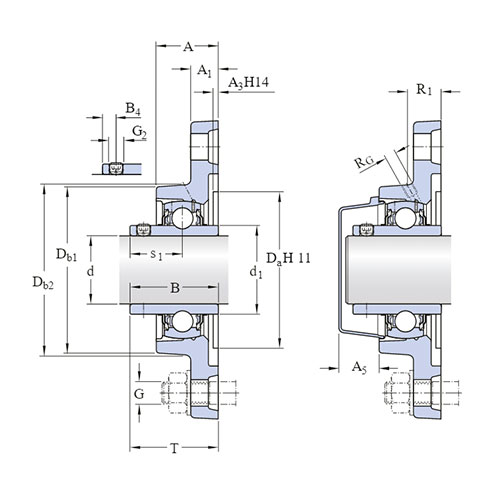

Характеристики

КорпусFYTB 506 M
Торцевая крышкаECY 206
RG1/4-28 UNF
R1 [ мм ]21
Rα45°
DN [ мм ]6,5
SWN [ мм ]7
Внутр. диаметр d [мм]38,1
GN1/4-28 SAE-LT
B4 [ мм ]5.95
A [ мм ]32.5
G25/16-24 UNF
S1 [ мм ]26.7
Рекомендуемый момент затяжки стопорного винта [ N*m ]6,5
L [ мм ]83
Рекомендуемый диаметр крепёжных болтов G [ мм ]10
T [ мм ]46.7
A5 [ мм ]22.5
A1 [ мм ]13
J [ мм ]116.5
J6 [ мм ]98.5
J7 [ мм ]12.5
Наруж. диаметр D [мм]141.5
N4 [ мм ]2
N [мм]11.5
A3 [ мм ]3,2
H [мм]141.5
Db1 [ мм ]77
Db2 [ мм ]83
Ширина B [мм]46.7
ПодшипникYET 206-103
ТипОвальный фланец(узел в сборе)
d1 [ мм ]39.7
Предельная частота вращения [об/мин]6300
Номинальная динамическая грузопод-ть Cr [kN]19.5
Номинальная статическая грузопод-ть Cor [kN]11.2
Предел усталостной прочности Pu [kN]0.47
МатериалЧугун
Масса М [кг]0.88
