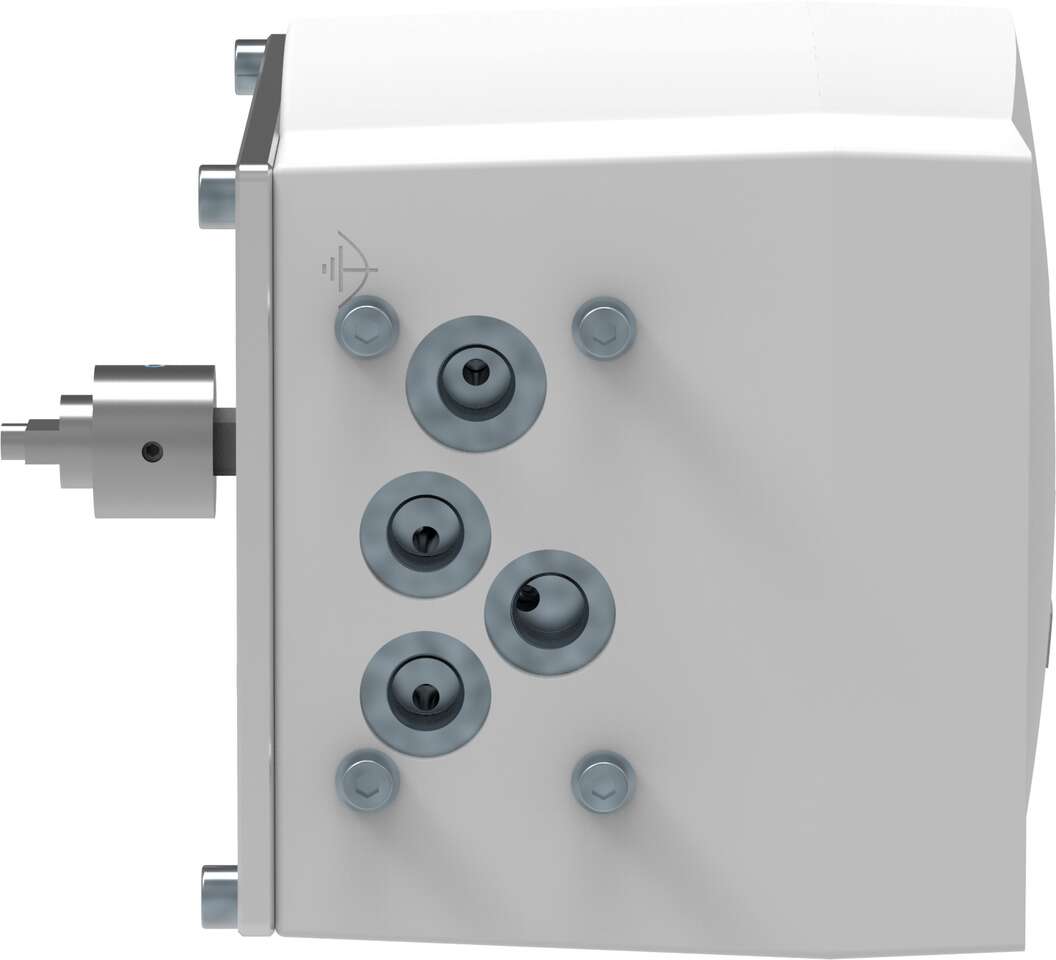

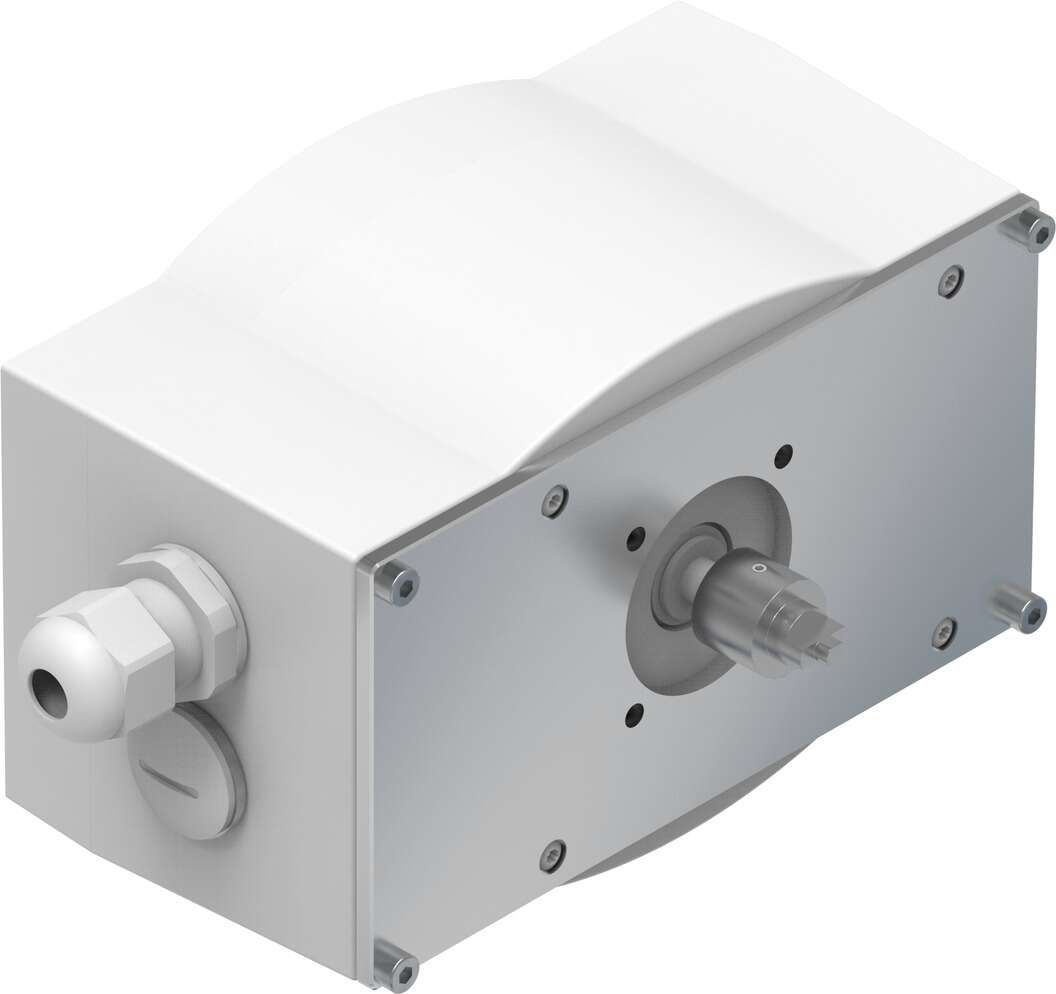

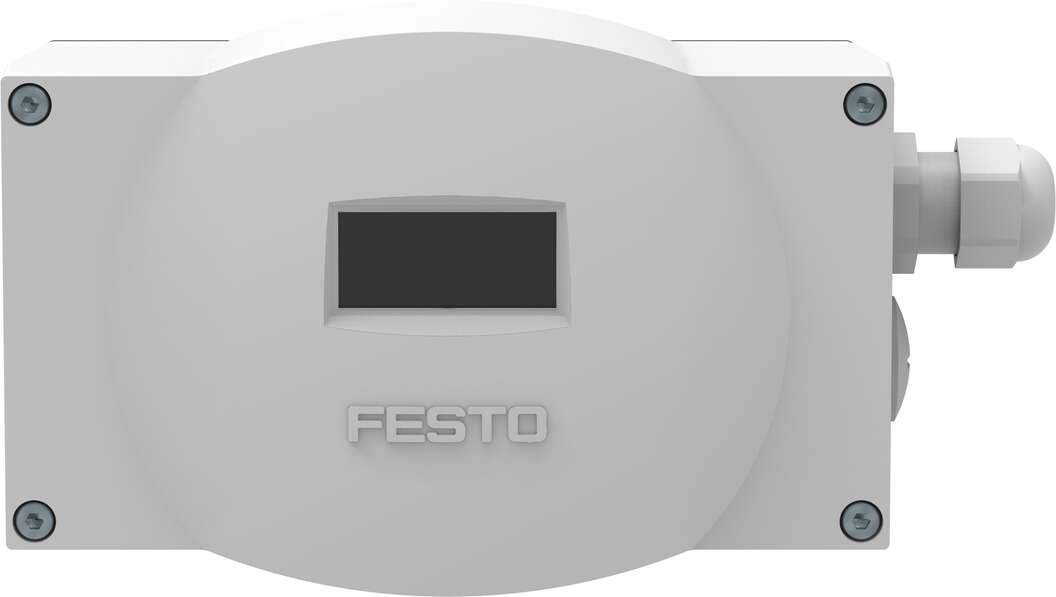

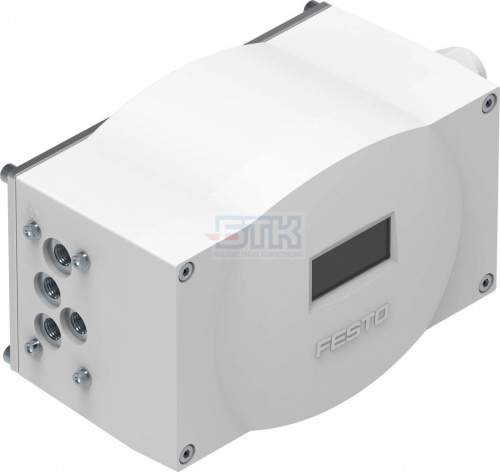

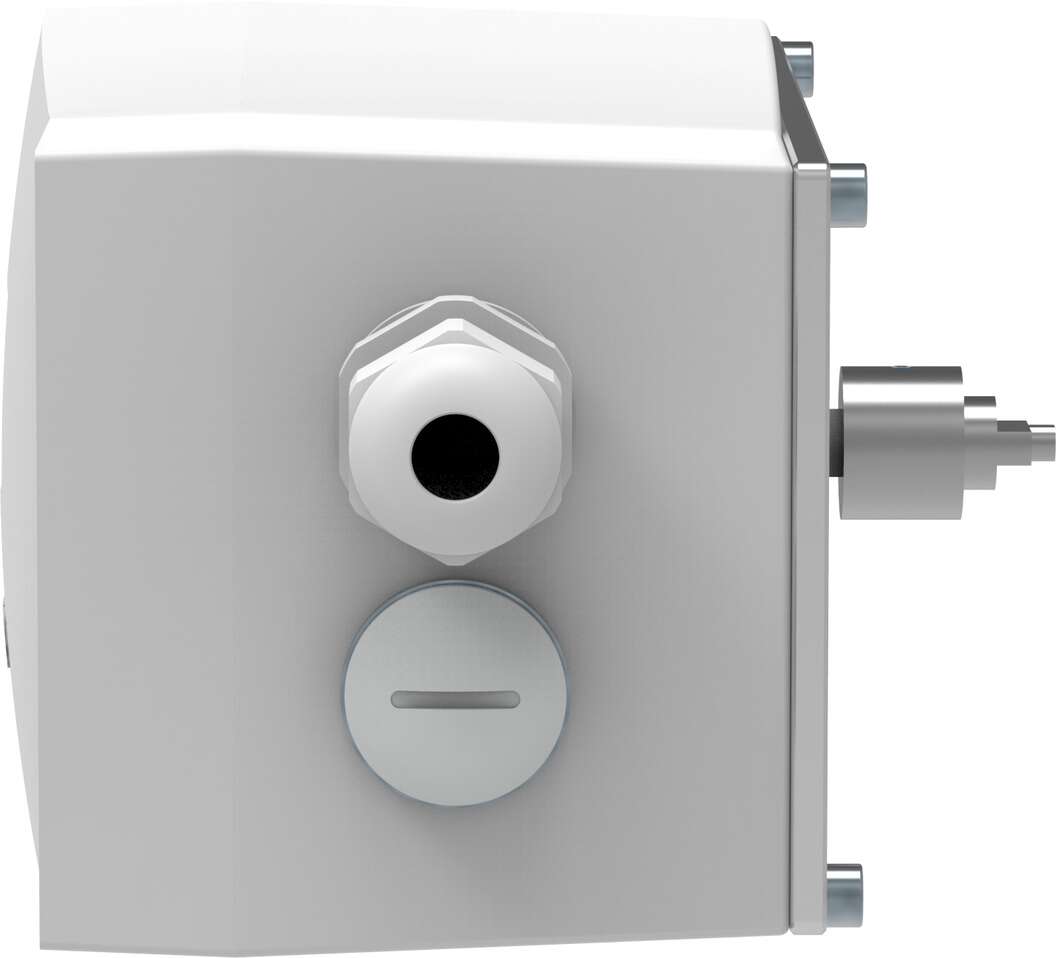

3929315 Позиционер CMSX-P-S-C-U-F1-D-50-C FESTO

Артикул:3929315

3929315 CMSX-P-S-C-U-F1-D-50-C ПОЗИЦИОНЕР, FESTO

Подробнее

63 511 руб./шт

Цена с НДС 22%

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Тип конструкции

Digital electropneumatic positioner

Материал винтов

Легированная сталь, нержавеющая

Дисплей

7-сегментный

Электрическое подключение 1, тип подключения

Клеммная колодка

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

3929315 CMSX-P-S-C-U-F1-D-50-C, Festo - это позиционер совместимый с неполноповоротными приводами. Общее описание серии CMSX: позиционеры серии CMSX используются для управления позицией пневматических неполноповоротных приводов одно- и двустороннего действия и линейных приводов двустороннего действия в системах автоматизации непрерывных процессов. Данные позиционеры совместимы с неполноповоротными приводами с номинальным углом поворота 90° и интерфейсом в соответствии со стандартом VDI/VDE 3845.

Характеристики

Тип конструкцииDigital electropneumatic positioner
Материал винтовЛегированная сталь, нержавеющая
Дисплей7-сегментный
Электрическое подключение 1, тип подключенияКлеммная колодка
Электрическое подключение 1, технология подключенияВворачиваемый терминал
Номинальное рабочее напряжение DC24 V
Размер мертвой зоны0,5 ... 10 %
Опции настройкичерез дисплей и кнопки
Макс. потребление тока600 mA
Analogue inputs, temperature coefficient< 0,02 %FS/K
Analogue inputs, overload protectionДа
Analogue outputs, temperature coefficient< 0,02 %FS/K
Analogue outputs, reverse polarity protectionДа
Analogue outputs, short circuit current ratingДа
Analogue outputs, overload protectionДа
Analogue outputs, galvanic isolationНет
Digital inputs, reverse polarity protectionДа
Цифровые входы, электрическая изоляцияДа, через оптопару
Digital outputs, reverse polarity protectionДа
Electrical connection 1, tightening torque0,6 Nm
Резьбовое подключение кабеляM20x1.5 electrical connection 1
Размеры W x L x H190 mm x 105 mm x 130 mm
Электрическое подключение 1, функция2x digital inputs
Электрическое подключение 1, количество контактов/проводов14
Стандартный номинальный расход50 l/min
Пневматическое присоединениеG1/8
Аналоговые входы, диапазон сигналов0 - 10 V
Аналоговые входы, ошибка линейности при 25° C0.50%
Аналоговые входы, разрешение16 bit
Аналоговые входы, гальванически изолированныеНет
Аналоговые выходы, диапазон сигналов4 - 20 mA
Аналоговые выходы, макс. сопротивление нагрузки<= 600 Ohm
Аналоговые выходы, ошибка линейности при 25° C0.50%
Аналоговые выходы, разрешающая способность12 bit
Входные характеристикипо IEC 61131-2, тип 3
Цифровые выходы, выходной ток100 mA
Цифровые выходы, защита от короткого замыканияДа
Цифровые выходы, защита от перегрузкиДа
Цифровые выходы, развязка по напряжениюДа, через оптопару
Допустимый диаметр кабеля7 - 13 mm electrical connection 1
Гарантия1 год
Диапазон рабочего напряжения DC21,6 ... 26,4 V
Вес продукта970 g
Степень загрязнения3
Материал корпусаУсиленный поликарбонат
Данные о материале, винтЛегированная сталь, нержавеющая
Материал заглушкиPA
Материал экранаPC
Защищен от смены полярностиДля подключения напряжения
Выход переключателя3 x PNP or 3 x NPN, switchable
Режим работыдвустороннего действия
Номинальный расход50
Обозначение CE (см. заявление о соответствии)в соответствии с директивой EU по электромагнитной совместимости EMC
Структура проектаDigital electropneumatic positioner
ПрисоединениеG1/8
Тип крепленияс принадлежностями
Положение при сборкеЛюбое
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочее давление3 ... 8 bar
Класс защитыIP65
Примечание по рабочей средеОперация смазывания невозможна
Температура окружающей среды-5 ... 60 °C
Информация о материале, корпусУсиленный поликарбонат
Замечания по материалуСоответствует директиве по ограничению использования опасных веществ (RoHS)
АвторизацияRCM Mark
Стойкость к вибрацииТест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Относительная влажность воздуха93%
Температура хранения-20 ... 60 °C
Масса М [кг]0.97
