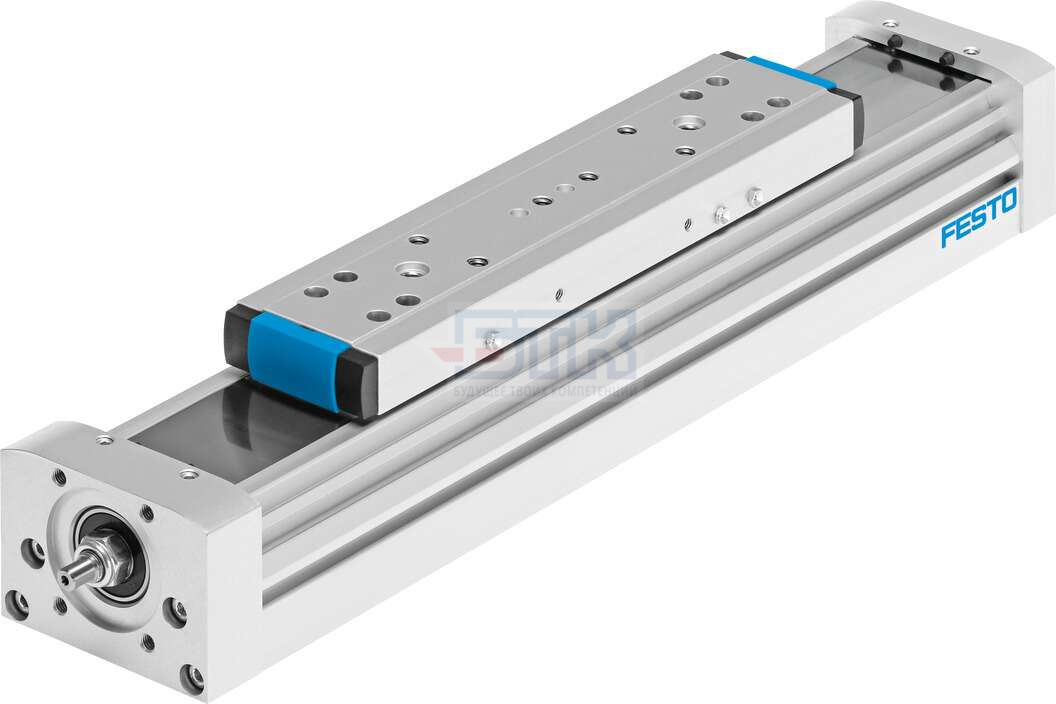

8024918 Привод со шпинделем ELGA-BS-KF-70- - FESTO

Артикул:8024918

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Дополнительный вес на 10 мм хода

33 g

Базовый вес на 0 мм хода

2.160 g

Типоразмер

Тип конструкции

Электромеханический линейный привод

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

8024918 ELGA-BS-KF-70- -, Festo - это привод с зубчатым ремнем. Общее описание серии ELGA: Семейство механических осей ELGA для линейного перемещения с защищенной направляющей доступны в различных исполнениях: с зубчато-ременным или шариковинтовым приводом. Отлично подходят как для одно-, так и для многокоординатного линейного перемещения.

Характеристики

Дополнительный вес на 10 мм хода33 g
Базовый вес на 0 мм хода2.160 g
Типоразмер70
Тип конструкцииЭлектромеханический линейный привод
Рабочий ход50 ... 900 mm
Крутящий момент инерции28,3 * 1003 mm4
Коэффициент подачи10 mm/U
Моменты инерции сечения 2-ой степени Iz472 * 1003 mm4
Вес дополнительной каретки620 g
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)486 Nm
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)486 Nm
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)59 Nm
Метод измерения: датчик перемещенияИнкрементальный
Момент холостого хода при максимальной скорости перемещения0,24 Nm
Момент холостого хода при минимальной скорости перемещения0,17 Nm
Динамическое отклонение (нагрузка перемещается)0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)0.1% длины привода
Гарантия1 год
Перемещаемая масса804 g
Направляющаяпередача типа "винт - гайка" с циркулирующими шариками с направляющей
Макс. скорость3.000 1/min
Шаг шпинделя10 mm/U
Тип шпинделяШарико-винтовой шпиндель
Макс. усилие Fy1.500 N
Макс. ускорение15 m/s2
Макс. усилие Fz1.850 N
Макс. момент Mx16 Nm
Макс. радиальное усилие на приводном валу220 N
Макс. усилие подачи Fx650 N
Макс. момент My132 Nm
Массовый момент инерции JH на метр хода0,142 kgcm2
Макс. момент Mz132 Nm
Массовый момент инерции JL на кг нагрузки0,0253 kgcm2
Массовый момент инерции, JO0,038 kgcm2
Положение при сборкеЛюбое
Класс защитыIP40
Температура окружающей среды-10 ... 60 °C
Замечания по материалуСодержит PWIS вещества
