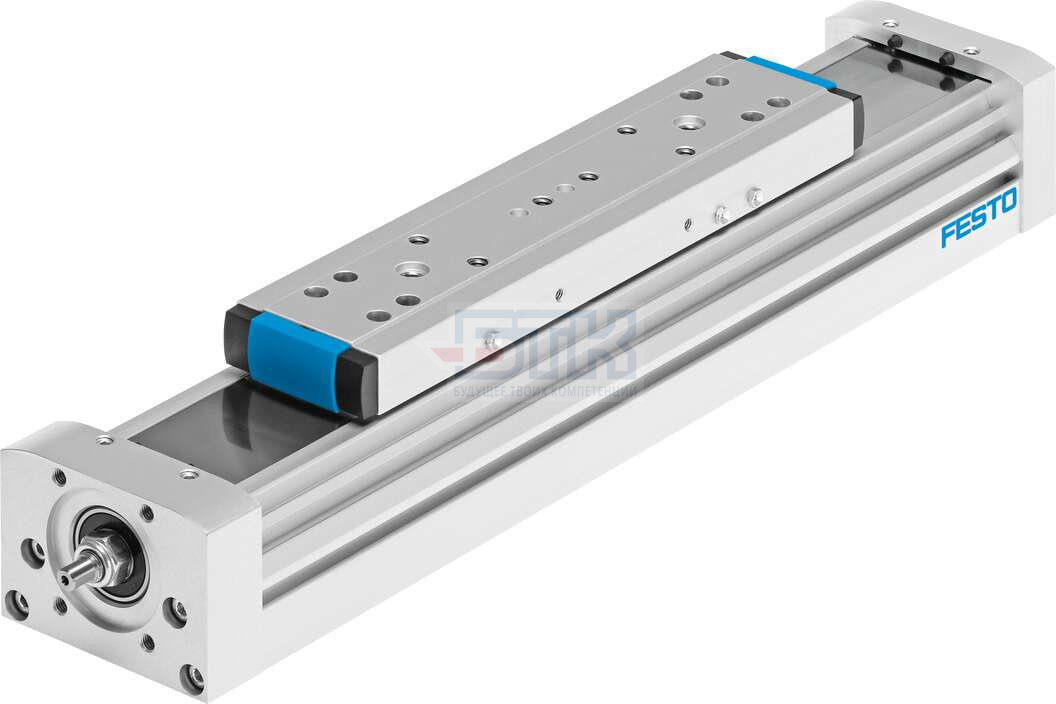

8024920 Привод со шпинделем ELGA-BS-KF-120- - FESTO

Артикул:8024920

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Дополнительный вес на 10 мм хода

101 g

Базовый вес на 0 мм хода

10.500 g

Типоразмер

120

Тип конструкции

Электромеханический линейный привод

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

8024920 ELGA-BS-KF-120- -, Festo - это привод с зубчатым ремнем. Общее описание серии ELGA: Семейство механических осей ELGA для линейного перемещения с защищенной направляющей доступны в различных исполнениях: с зубчато-ременным или шариковинтовым приводом. Отлично подходят как для одно-, так и для многокоординатного линейного перемещения.

Характеристики

Дополнительный вес на 10 мм хода101 g
Базовый вес на 0 мм хода10.500 g
Типоразмер120
Тип конструкцииЭлектромеханический линейный привод
Рабочий ход50 ... 2.460 mm
Крутящий момент инерции247 * 1003 mm4
Коэффициент подачи10 ... 25 mm/U
Моменты инерции сечения 2-ой степени Iz3.800 * 1003 mm4
Вес дополнительной каретки3.600 g
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)2.502 Nm
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)2.502 Nm
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)383 Nm
Метод измерения: датчик перемещенияИнкрементальный
Момент холостого хода при максимальной скорости перемещения1,33 ... 1,64 Nm
Момент холостого хода при минимальной скорости перемещения1 Nm
Динамическое отклонение (нагрузка перемещается)0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)0.1% длины привода
Гарантия1 год
Перемещаемая масса4.459 g
Направляющаяпередача типа "винт - гайка" с циркулирующими шариками с направляющей
Макс. скорость3.600 1/min
Тип шпинделяШарико-винтовой шпиндель
Макс. усилие Fy5.500 N
Макс. ускорение15 m/s2
Макс. усилие Fz6.890 N
Макс. момент Mx104 Nm
Макс. радиальное усилие на приводном валу500 N
Макс. усилие подачи Fx3.400 N
Макс. момент My680 Nm
Массовый момент инерции JH на метр хода2,756 kgcm2
Макс. момент Mz680 Nm
Положение при сборкеЛюбое
Класс защитыIP40
Температура окружающей среды-10 ... 60 °C
Замечания по материалуСодержит PWIS вещества

Компания Festo является ведущим мировым поставщиком технологий автоматизации и лидером в области производственного обучения и образовательных программ.
