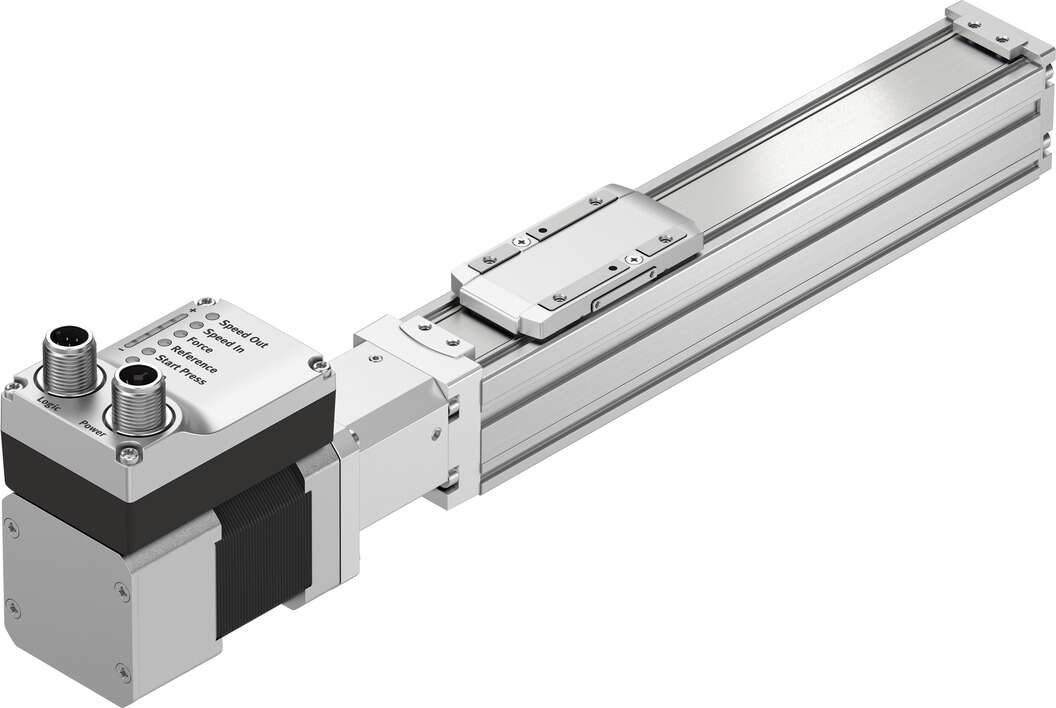

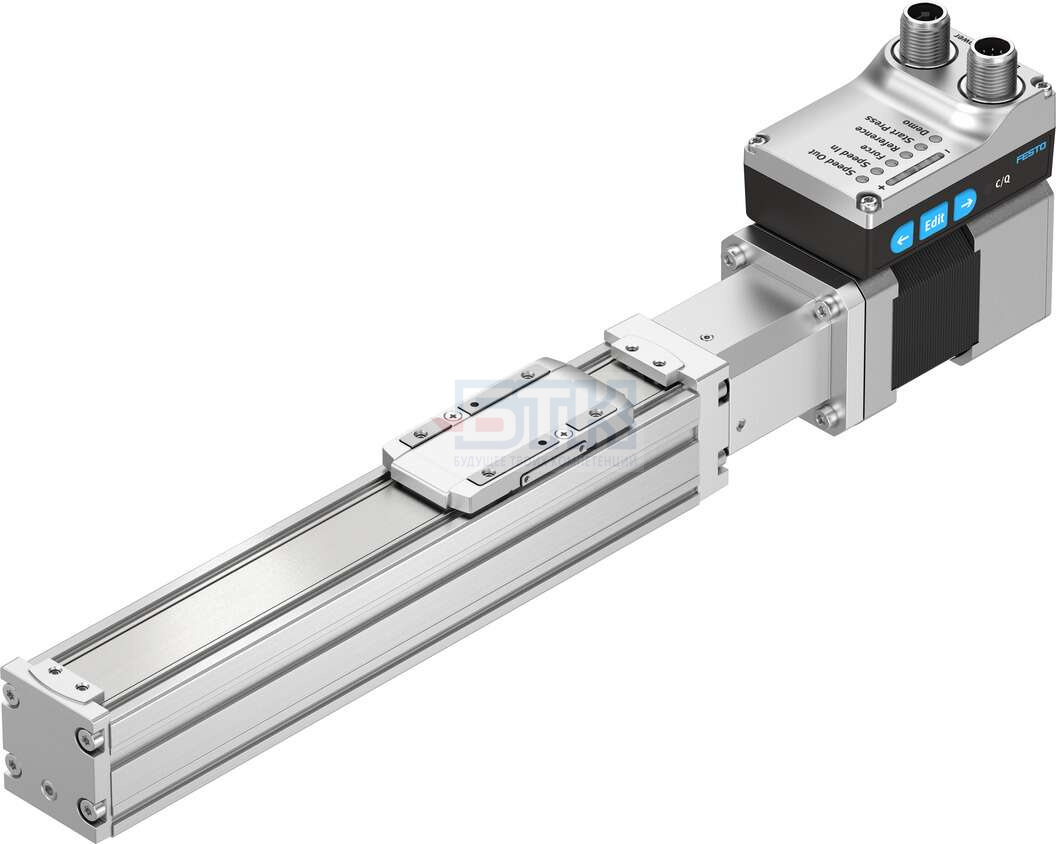

8083433 Блок оси шпинделя ELGS-BS-KF-32- FESTO

Артикул:8083433

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной

2 kg

Ориентировочное значение полезной нагрузки, вертикальной

2 kg

Дополнительный вес на 10 мм хода

18 g

Базовый вес на 0 мм хода

889 g

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

8083433 ELGS-BS-KF-32-, Festo - это привод со шпинделем и зубчатым ремнем.Общее описание серии ELGS: Высокоточные, стойкие к нагрузкам и мощные – винтовые приводы и приводы с зубчатым ремнем ELGS-BS/-TB с внутренней защищенной шариковой линейной направляющей идеальны для точных перемещений XY, например, в монтажных системах, при перемещении мелких деталей и в оборудовании для испытаний и контроля. Уникальная монтажная система «на размер меньше» позволяет достичь оптимального соотношения между монтажным и рабочим пространством. Это превращает ELGS в систему перемещения с самым эффективным использованием имеющегося пространства.

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной2 kg
Ориентировочное значение полезной нагрузки, вертикальной2 kg
Дополнительный вес на 10 мм хода18 g
Базовый вес на 0 мм хода889 g
Типоразмер32
Тип конструкцииЭлектромеханический линейный привод
Рабочий ход100 ... 800 mm
Крутящий момент инерции1,7 * 1003 mm4
Коэффициент подачи8 mm/U
Моменты инерции сечения 2-ой степени Iz45 * 1003 mm4
ДисплейLED
Характеристики цифровых выходовконфигурируемый
Макс. ток, цифровые выходы логики100 mA
Номинальное напряжение DC24 V
Параметры конфигурации интерфейсаIO-Link
Триггер энкодера положения ротора16 Bit
Электропитание, тип подключенияРазъем
Электропитание, технология подключенияM12x1, T-coded to EN 61076-2-111
Электропитание, количество контактов/проводов4
Примечание по окружающей температуреAbove an ambient temperature of 30 °C, the power must be reduced by 2% per K.
Кол-во цифровых выходов на 24 В DC2
Кол-во цифровых логических входов2
Спецификация, цифровой входBased on IEC 61131-2, type 1
Диапазон работы логических входов24 V
IO-Link, поддержка SIO режимаДа
Характеристики логических входовконфигурируемый
IO-Link, протоколDevice V 1.1
IO-Link, режим связиCOM3 (230.4 kbd)
IO-Link, тип портаA
IO-Link, число портов1
IO-Link, ширина данных процесса OUT2 Byte
IO-Link, содержание данных процесса OUT1 bit (Move in)
IO-Link, ширина данных процесса IN2 Byte
IO-Link, данные процесса содержат IN1 bit (State Device)
IO-Link, содержание сервисных данных IN32 bit Force
IO-Link, минимальное время цикла1 ms
IO-Link, требуется память данных0,5 Kilobyte
Цифровые выходыNPN (коммутация отрицательного сигнала)
Вход логической схемыNPN (коммутация отрицательного сигнала)
IO-Link, способ присоединенияРазъем
Logic interface, connection typeРазъем
Logic interface, connection technologyM12x1, A-код в соответствии с EN 61076-2-101
Logic interface, number of poles/wires8
Logic interface, connection pattern992264
Материал закрывающей лентыЛегированная сталь, нержавеющая
Fy с теоретическим ресурсом 100 км (только с точки зрения направляющей)4 Nm
Fz с теоретическим ресурсом 100 км (только с точки зрения направляющей)4 Nm
Fх с теоретическим ресурсом 100 км (только с точки зрения направляющей)5 Nm
Динамическое отклонение (нагрузка перемещается)0,05% длины привода, макс. 0,5 мм
Статическое отклонение (нагрузка в покое)0.1% длины привода
Мониторинг температурыОстановка при перегреве
Гарантия1 год
Перемещаемая масса83,4 g
Вес продукта1.069 ... 2.329 g
Направляющаяпередача типа "винт - гайка" с циркулирующими шариками с направляющей
Макс. скорость0,18 m/s
Шаг шпинделя8 mm/U
Дополнительные функцииUser interface
Тип шпинделяШарико-винтовая передача
Макс. усилие Fy150 N
Макс. ускорение5 m/s2
Макс. усилие Fz300 N
Макс. момент Mx1,3 Nm
Макс. усилие подачи Fx40 N
Макс. момент My1,1 Nm
Макс. момент Mz1,1 Nm
Определение позицииMotor encoder
Резерв хода0 mm
Датчик положения ротораАбсолютный однооборотный энкодер
Принцип измерения поворотного энкодераМагнитный
Класс защиты изоляцииB
Положение при сборкеЛюбое
Класс защитыIP40
Температура окружающей среды0 ... 50 °C
Замечания по материалуСодержит PWIS вещества
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
Относительная влажность воздуха0 - 90 %
Температура хранения-20 ... 60 °C
