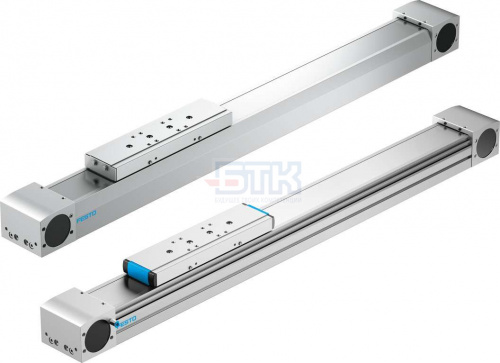

570504 Приводы с зубчатым ремнем ELGA-TB-G-120- - FESTO

Артикул:570504

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Типоразмер

120

Тип конструкции

Электромеханический линейный привод

Эффективный диаметр приводной шестерни

52,52 mm

Рабочий ход

50 ... 8.500 mm

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

570504 ELGA-TB-G-120- -, Festo - это привод с зубчатым ремнем. Общее описание серии ELGA: Семейство механических осей ELGA для линейного перемещения с защищенной направляющей доступны в различных исполнениях: с зубчато-ременным или шариковинтовым приводом. Отлично подходят как для одно-, так и для многокоординатного линейного перемещения.

Характеристики

Типоразмер120
Тип конструкцииЭлектромеханический линейный привод
Эффективный диаметр приводной шестерни52,52 mm
Рабочий ход50 ... 8.500 mm
Удлинение зубчатого ремня0.23%
Шаг зубчатого ремня5 mm
Крутящий момент инерции481 * 1003 mm4
Коэффициент подачи165 mm/U
Материал закрывающей лентыЛента из нержавеющей стали
Гарантия1 год
НаправляющаяНаправляющая скольжения
Макс. скорость5 m/s
Макс. усилие Fy380 N
Макс. ускорение50 m/s2
Макс. усилие Fz1.600 N
Макс. приводной момент34,2 Nm
Макс. момент Mx20 Nm
Макс. усилие подачи Fx1.300 N
Макс. момент My120 Nm
Движущий момент на холостом ходу3 Nm
Массовый момент инерции JH на метр хода0,21 kgcm2
Макс. момент Mz40 Nm
Массовый момент инерции JL на кг нагрузки6,9 kgcm2
Массовый момент инерции, JO32 kgcm2
Положение при сборкеЛюбое
Класс защитыIP40
Температура окружающей среды-10 ... 60 °C
Замечания по материалуСодержит PWIS вещества
