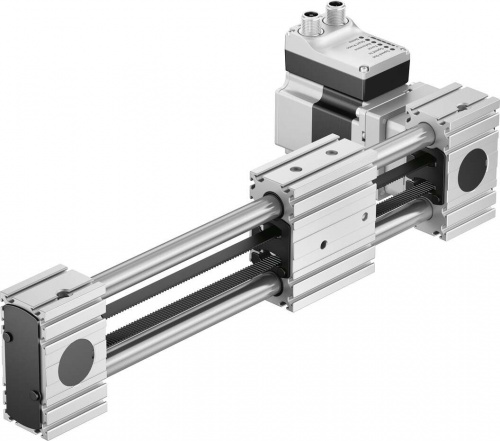

8083929 Блок оси зубчатого ремня ELGE-TB-35- FESTO

Артикул:8083929

Нет в наличии

Срок поставки: 12 недель

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной

2,8 kg

Дополнительный вес на 10 мм хода

25 g

Базовый вес на 0 мм хода

2.490 g

Типоразмер

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничном магазине

Описание

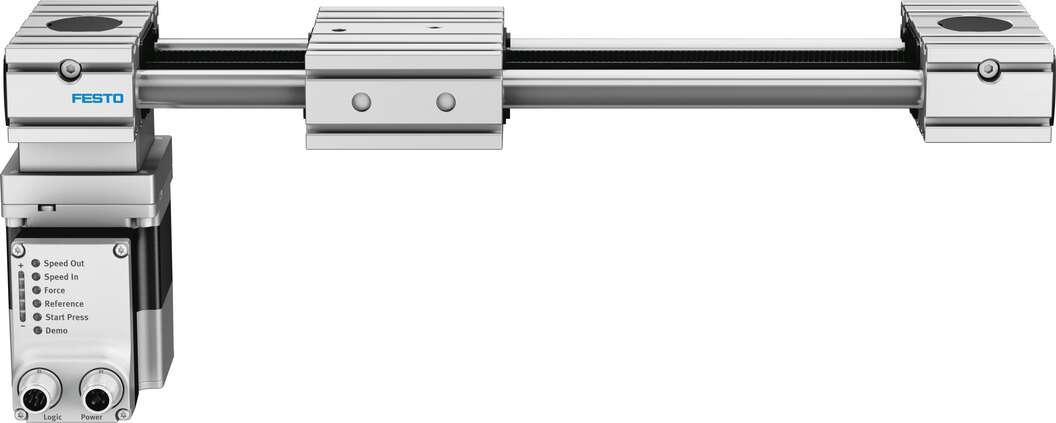

8083929 ELGE-TB-35-, Festo - это ременной привод. Общее описание серии ELGE: Ременной привод имеет направляющую с рециркулирующими шарикоподшипниками и имеет очень хорошую производительность для средних значений момента. Как привлекательное по цене комплексное решение с оптимизированной по стоимости механической конструкцией, этот привод идеален в качестве экономичной системы для простых задач с ходами до 800 мм и сравнительно низкими требованиями к механической нагрузке, динамическому отклику и точности.

Характеристики

Ориентировочное значение полезной нагрузки, горизонтальной2,8 kg
Дополнительный вес на 10 мм хода25 g
Базовый вес на 0 мм хода2.490 g
Типоразмер35
Тип конструкцииЭлектромеханический линейный привод
Эффективный диаметр приводной шестерни18,46 mm
Рабочий ход50 ... 800 mm
Удлинение зубчатого ремня0.09%
Шаг зубчатого ремня2 mm
Коэффициент подачи58 mm/U
Моменты инерции сечения 2-ой степени Iz4,19 * 1003 mm4
Справочное значение, характеристики движения5.000 km
ДисплейLED
Характеристики цифровых выходовконфигурируемый
Макс. ток, цифровые выходы логики100 mA
Номинальное напряжение DC24 V
Параметры конфигурации интерфейсаIO-Link
Триггер энкодера положения ротора16 Bit
Электропитание, тип подключенияРазъем
Электропитание, технология подключенияM12x1, T-coded to EN 61076-2-111
Электропитание, количество контактов/проводов4
Примечание по окружающей температуреAbove an ambient temperature of 30 °C, the power must be reduced by 2% per K.
Кол-во цифровых выходов на 24 В DC2
Кол-во цифровых логических входов2
Спецификация, цифровой входBased on IEC 61131-2, type 1
Диапазон работы логических входов24 V
IO-Link, поддержка SIO режимаДа
Характеристики логических входовконфигурируемый
IO-Link, протоколDevice V 1.1
IO-Link, режим связиCOM3 (230.4 kbd)
IO-Link, тип портаA
IO-Link, число портовDevice 1
IO-Link, ширина данных процесса OUT2 Byte
IO-Link, содержание данных процесса OUT1 bit (Move in)
IO-Link, ширина данных процесса IN2 Byte
IO-Link, данные процесса содержат IN1 bit (State Device)
IO-Link, содержание сервисных данных IN32 bit Force
IO-Link, минимальное время цикла1 ms
IO-Link, требуется память данных0,5 Kilobyte
Цифровые выходыNPN (коммутация отрицательного сигнала)
Вход логической схемыNPN (коммутация отрицательного сигнала)
IO-Link, способ присоединенияРазъем
Logic interface, connection typeРазъем
Logic interface, connection technologyM12x1, A-код в соответствии с EN 61076-2-101
Logic interface, number of poles/wires8
Logic interface, connection pattern992264
Мониторинг температурыОстановка при перегреве
Гарантия1 год
Дополнительный коэффициент массы на 10 мм хода0,31 g
Вес продукта2.615 ... 4.490 g
Направляющаяпередача типа "винт - гайка" с циркулирующими шариками с направляющей
Макс. скорость0,48 ... 1,2 m/s
Дополнительные функцииUser interface
Макс. усилие Fy50 N
Макс. ускорение8,5 m/s2
Макс. усилие Fz50 N
Макс. усилие подачи Fx50 N
Определение позицииMotor encoder
Датчик положения ротораАбсолютный однооборотный энкодер
Принцип измерения поворотного энкодераМагнитный
Класс защиты изоляцииB
Положение при сборкегоризонтально
Класс защитыIP20
Температура окружающей среды0 ... 50 °C
Замечания по материалуСодержит PWIS вещества
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Относительная влажность воздуха0 - 90 %
Температура хранения-20 ... 60 °C

Компания Festo является ведущим мировым поставщиком технологий автоматизации и лидером в области производственного обучения и образовательных программ.
