Чем готовить воздух?

Все пневматические комплектующие на предприятиях нуждаются в качественном воздухе. Крайне нежелательно подключать комплектующие напрямую от компрессора. Слишком высокое давление может вывести из строя пневматическую систему, а слишком низкое просто не сможет обеспечить ее работу. Также для правильной работы комплектующих важна чистота воздуха.

   Из компрессора поступает воздух, содержащий большое количество различных примесей и загрязнений (в одном кубическом метре имеется более 100 млн. твердых частиц). Эти частицы смешиваясь с влагой и маслом, которые выбрасывает компрессор, способствуют износу пневматических комплектующих и их дальнейшему выходу из строя.

   Именно поэтому необходимо использовать в пневматической системе ряд устройств, позволяющих обеспечить нужный уровень очистки и нужное давление. К этим устройствам относятся фильтры, регуляторы давления, маслораспылители (лубрикаторы), осушители воздуха и пр. Все эти устройства могут быть использованы по отдельности или в комбинации. Заказчик может собрать блок подготовки воздуха, исходя из условий работы пневматической системы.

   В компании Festo понимают, что подготовка воздуха очень важная часть пневматической системы, поэтому все комплектующие включены в программу "Звезды пневматики" и могут быть отгружены клиенту в течение 24х часов после заказа.

   Фильтры. Предназначены для удаления из сжатого воздуха твердых частиц, влаги, а также масла от компрессора, которые способствуют скорому износу элементов пневмосистемы, уплотнений. Тонкость очистки в зависимости от установленного фильтрующего элемента может варьироваться от 0.01 до 40 мкм (микрон).

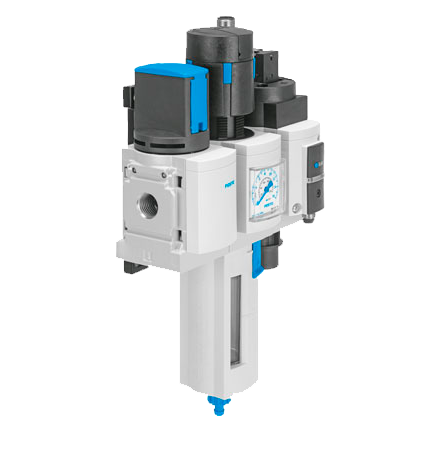

   Зная, что чаще всего фильтры не используются в одиночку, специалисты Festo сформировали готовые блоки подготовки воздуха. В такие блоки могут входить маслораспылители, регуляторы давления и прочие комплектующие.

   Регуляторы давления. Предназначены для поддержания давления сжатого воздуха на заданном уровне. Все регуляторы выполняют четыре основные функции: измерение, сравнение, вычисление и корректировка. Все регуляторы Festo серии MS имеют встроенный манометр.

   Маслораспылители (Лубрикаторы). Предназначены для подвода смазочного материала в поток сжатого воздуха к элементам пневмосистемы. Лубрикаторы (маслораспылители) обычно используются эжекторного типа, в конструкции таких маслораспылителей предусмотрено деление воздушного потока на основной и эжектирующий. Применение маслораспылителей в пневматических системах является обязательным в случаях, когда в системе уже использовались маслораспылительные устройства, когда в системе используются пневмоцилиндры в стальных корпусах и когда в системе требуются высокие скорости перемещения штока цилиндра и применены пневмоцилиндры больших диаметров.

   Осушители воздуха. Предназначен для удаления влаги из поступающего от компрессора в систему воздуха. Дело в том, что атмосферный воздух всегда содержит в себе водяной пар, причем его количество (влажность воздуха) сильно зависит от региона, времени года, текущей температуры воздуха и даже времени суток. Эта влага при сжатии воздуха компрессором конденсируется и оседает на внутренних стенках деталей пневмосистемы в виде капель. Вода в системе вызывает коррозию.

Помимо выше перечисленных пневматических комплектующих в систему подготовки воздуха могут входить:
— отсечные клапаны и клапаны плавного пуска;
— коллекторы;
— устройства для отвода конденсата;
— усилители давления.
