Запорная арматура

В России компания Festo ассоциируется в первую очередь, как производитель пневматических комплектующих для промышленных систем автоматизации.

В 2013 г. компания начала работу по разработке решений в области автоматизации процессов течения жидкости для различных сред. И в этом же году Festo заключила партнерский договор со швейцарским производителем дисковых затворов InterApp, а чуть позже с производителем шиберных задвижек испанской компанией CMO. Результатом работы стало производство затворов с пневмоприводом.
Затворы Festo имеют ряд преимуществ: это и простота монтажа, и высокий ресурс работы привода (до 2 млн. циклов), и гарантированное закрытие даже в случае пропадания сигнала, и коррозионностойкость, и взрывозащита.

Шиберные затворы Festo.
1) Серия VA. Предназначена для перекрытия потока перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5%.
Серия предназначена для применения на химических заводах, в пищевой промышленности, насосных станциях, при обработке сточных вод.
2) Серия VL. Предназначена для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц до 20% во взвешенном состоянии, либо для подачи самотеком сухих твердых веществ, поскольку режущая кромка в форме полумесяца позволяет отсекать потоки высокой плотности.
3) Серия VGL. Предназначена для применения в горнодобывающей отрасли на предприятиях, имеющих линии для транспортировки жидкостей с суспензией с содержанием твердых частиц, воды с содержанием грязи, камней и пульпы. Кроме этого, задвижки серии VGL можно использовать для транспортировки жидкости с содержанием высокоабразивных продуктов, используемых в химической промышленности и в системах водоотведения. а также ливневых сточных вод.

Все перечисленные серии затворов комплектуются стандартными пневматическими цилиндрами серии DSBC и DSBG.

Дисковые затворы Festo. Ассортимент представлен пятью моделями затворов.
1) Затворы VZAV. Прочные, износо- и коррозионностойкие, надежные затворы для различных вариантов применений.
2) Затворы VZACC, VZACS. Могут устанавливаться на трубопроводах холодной и горячей воды с небольшим содержанием абразива или агрессивных веществ.
3) Затворы VZAF. Предназначены для коррозионноактивных или агрессивных сред. Также подходят для особо чистых условий, таких как производство полупроводников и биоинженерии.
4) Затворы VZAG. Корпус затвора полностью выполнен из полимеров. Благодаря этому они имеют высокую устойчивость к коррозии и большой ресурс даже при жестких условиях работы.
5) Затворы VZSA-E. Они являются двухэксцентриковыми. Пожаробезопасное исполнение: при нормальных условиях работы герметичность обеспечивается PTFE уплотнением, в случае разрушения уплотнения герметичность обеспечивается металлическим
уплотнением.

В мае этого года Festo анонсировала новый конфигуратор для дисковых затворов KVZA. Теперь доступно восемь комплектаций этих затворов. Такое разнообразие достигается за счет установки на затвор четверть поворотного привода DFPD, блока датчиков SRBC или SRBG, индикатора позиции SASF, позиционера CMSX и распределителя VSNC. Компануя все эти комплектующие исходя из своих условий работы вы получаете, так называемое, готовое решение "Plug and work", когда вам остатется только смонтировать готовый к работе затвор. Чтобы собрать затвор переходите в конфигуратор по сслыке: www.festo.com/kvza

Для закрытия/открытия задвижки затвора, инженеры Festo разработали специальную серию четверть-оборотных приводов DFPD.

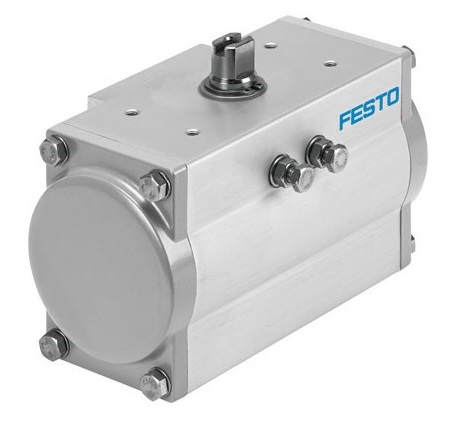

Пневматический привод DFPD для дисковых затворов.

Производятся приводы в двух вариантах исполнения — это привод одностороннего действия и привод двустороннего действия. Приводы выполняются из анодированного алюминия — это стандартная базовая версия, либо выполняются из анодированного алюминия c покрытием PTFE. Покрытие PTFE наносится в четыре слоя, предварительно подвергается грунтовке, соответственно этот привод может применятся в агрессивных условиях, например, в химической промышленности.

Во всех вариантах приводов валы выполняются из стали. В случае базового варианта — это углеродистая сталь с никелированием, в случае с коррозионным исполнением — это нержавеющая сталь. Возможности исполнения привода с углом поворота 90 и 180 градусов значительно расширяют диапазон использования привода не только для стандартных задач, но и для различных не стандартных решений.
